3D掃描技術改變世界
CFD是什么？ CFD全稱計算流體動力學，是利用數值分析和數據結構來分析和解決流體流動相關問題的技術。計算機用于執行模擬液體和氣體與邊界條件所定義表面的相互作用所需的計算。 關鍵問題 | Key Question 發動機汽缸蓋，汽缸蓋表面部分精加工，通過三個鑄造孔定位。 為何需要測量汽缸蓋的三維數據？ 在汽缸蓋制造過程中，客戶發現燃燒室內部結構發生改變，希望通過三維檢測的方式得到汽缸蓋結構變化的大小，并對其變化后的結構進行仿真模擬。 汽缸蓋原先的三維測量方式是什么？存在什么問題？ 游標卡尺； 這種測量方式顯而易見存在很多問題： 1、汽缸蓋結構復雜，表面曲面和凹凸較多，接觸式和拍照式測量方式難以檢測部分部位，效率低； 2、重點檢測部位細節非常細小，需要極高的分辨率，普通的三維掃描儀難以實現高細節度測量，費力費時； 思看針對這些難點提供的解決方案? 采用雙色激光PRINCE775三維掃描儀，可根據細節度需求調整掃描儀的分辨率，既能保證測量的高效便捷，又能獲取普通手持式三維掃描儀難以獲取的工件表面細小特征。 PRINCE與眾不同的優勢體現在哪些方面？ 1、藍光模式下120fps高分辨率相機保證獲取高細節數據； 2、掃描模式、分辨率皆可快速調節，從而控制文件數據量大小，同時滿足測量速度和細節度的要求； 3、單束激光掃描模式保證深孔死角也能獲取三維數據。 SHOW TIME 思看客戶：某發動機生產公司 掃描對象：發動機汽缸蓋 掃描設備：PRINCE775手持式三維掃描儀 目的：用于尺寸分析和仿真模擬。 隨著汽車工業的飛速發展，各種自動化高科技生產方式也在不斷的引入其生產過程，但汽車零部件的三維檢測一直以來都較為棘手，由于各種零部件大小差異大、結構復雜、關鍵部位多，依靠三坐標測量機只能檢測出有限部位的三維數據，非接觸式激光三維掃描技術克服傳統測量模式的缺點，越來越受汽車制造商的青睞。 某發動機生產公司就向思看尋求發動機汽缸蓋三維測量的較優解決方案。該客戶在汽缸蓋的生產過程中發現其氣缸蓋的結構發生變動，需要對其進行整體檢測，并對燃燒室部位重點掃描從而進行仿真模擬。由于發動機缸蓋的結構復雜，對細節度要求非常高，普通的三維測量方式難以全方位滿足客戶要求，因此思看為其提供具備極高細節度的PRINCE來解決汽缸蓋的檢測問題。 解決方案 經過深入了解客戶需求后，思看科技為采用PRINCE775對工件進行掃描，首先將工件表面快速貼上反光標記點，對細節度要求不高的部位采用紅光模式快速獲取三維數據，對燃燒室等重點部位采用藍光模式進行精掃。將數據進行采樣和網格化處理后，導入相應的數模進行檢測分析。
-掃描對象-

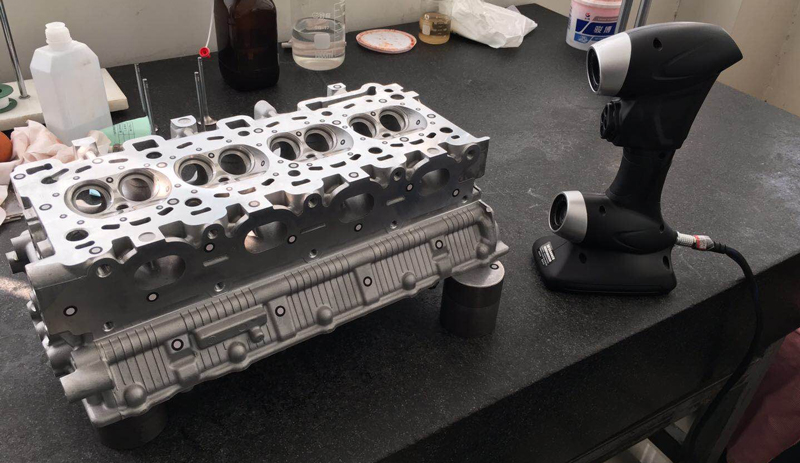

▲掃描對象：發動機汽缸蓋
▲藍光模式掃描燃燒室
-所需產品及型號-
▲PRINCE775點擊查看詳細技術參數
三維掃描結果

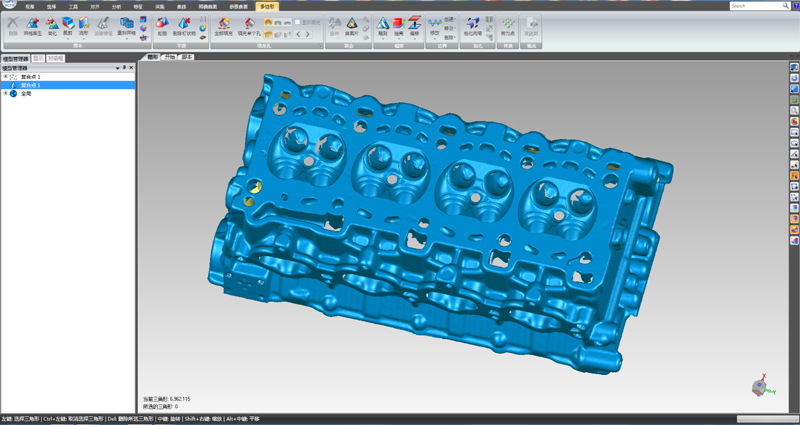

▲三維stl數據

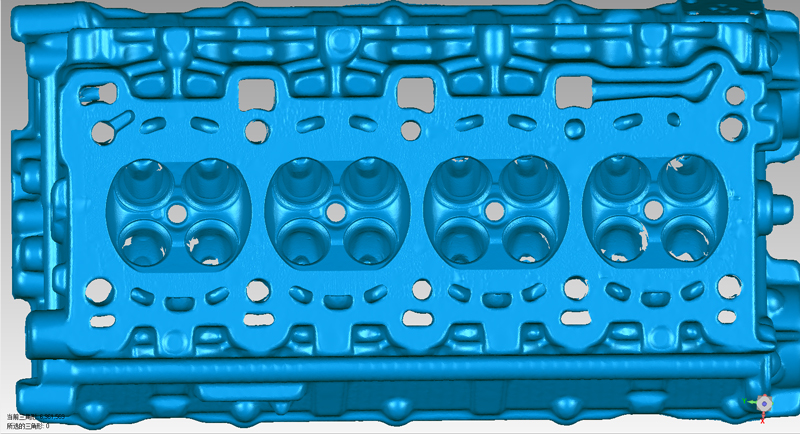

▲藍光掃描細節展示

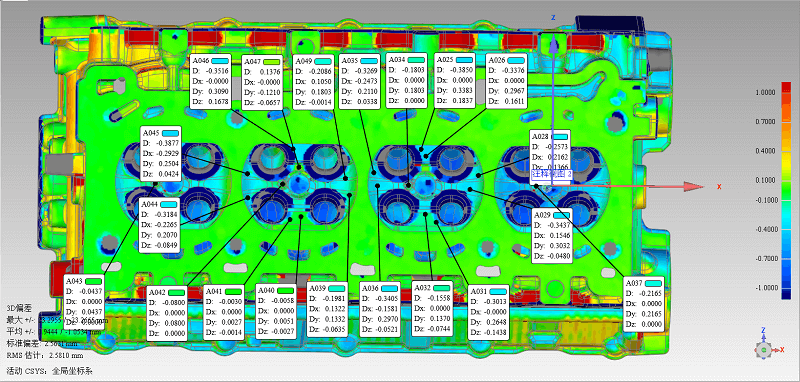

▲檢測比對結果

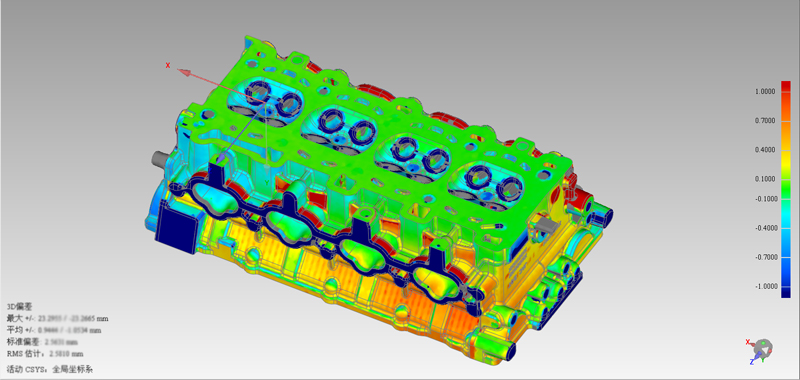

▲偏差比對

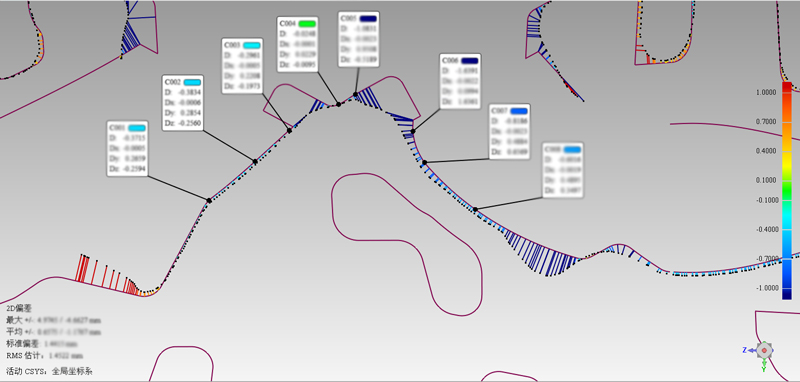

▲2D偏差比對
▌三維掃描工作時間
貼標記點用時2分鐘
掃描時間10分鐘
數據后處理10分鐘
共計22分鐘
▼
PRINCE775藍光三維掃描精度可以達到0.03mm，分辨率高達0.02mm，完全可以復雜零件的細節特征掃描需求。PRINCE對精密物件快速的高精度還原能力，無論對象是大是小，PRINCE系列的紅藍光兩種模式可以協助應對，即使比硬幣紋路還小的細節，PRINCE依舊可以獲取高精準的三維數據，為零件制造商檢測各種大小的零部件帶來極大的便利。
