3D掃描技術改變世界
一個舒適的浴缸能大幅度提高生活品質，然而，普通浴缸的結構設計對老年人和殘障人士來說卻既不方便也不安全。而隨著全球老齡化越來越嚴重，針對老年人產品的市場需求不斷增大。當前，衛浴市場已推出了老年人專用的無障礙浴缸，通過改變普通浴缸的進出方式，增加了舒適的座椅坐墊，大大提升沐浴過程中的舒適感和安全性。此時，問題來了！無障礙浴缸的設計并沒那么簡單，如何能快速生成浴缸的3D模型并投入研發生產成為國內衛浴生產商的關注焦點。
科普時間 | Key Question
無障礙浴缸及其座椅和坐墊，專為老年人和行動不便人士設計，浴缸外殼為玻璃鋼材料。
測量浴缸及座椅的三維數據意義何在？
無障礙浴缸和座椅的外型設計通常是在豐富的開發經驗和專業的實驗驗證結果基礎上經過不斷改進獲得的。一方面測量衛浴的三維數據可用于產品研發設計和質量檢測中；另一方面，降低企業對無障礙浴缸的設計門檻，方便其在已有浴缸外型基礎上進行改進，設計出具有企業品牌特色的產品。
過去浴缸和座椅三維測量方式是什么？存在什么問題？
手工測量；這種測量方式顯而易見存在很多問題：
1、浴缸內部空間狹窄，測量難度高，費時費力；2、浴缸表面凹凸大曲面較多，手工測量精準度不夠；3、手工測量難以獲得整個浴缸完整的3D模型，改進時仍需重新三維建模再設計。
手持式三維掃描儀測量優勢體現在哪些方面？
1、測量速度；2、數據完整度；3、數據精度；4、操作靈活度；5、大大降低成本。
SHOW TIME
思看客戶：衛浴產品制造商
掃描對象：無障礙浴缸、9個分部件
掃描設備：HSCAN331手持式三維掃描儀
目的：用于產品逆向設計和改進。
HSCAN系列手持式三維掃描儀在以下方面滿足客戶需求：
1. 復雜曲面特征的3D數據獲取能力；
2. 可在狹小空間掃描，且人機可隨意移動；
3. 非接觸式測量方式，即使掃描浴缸高反光的表面也無須噴粉；
4. 設備輕巧，便攜，操作上手很快。
思看技術人員在現場勘察后，發現客戶需要掃描的無障礙浴盆具有復雜的表面特征，同時各個部件間裝配的精度要求非常高。

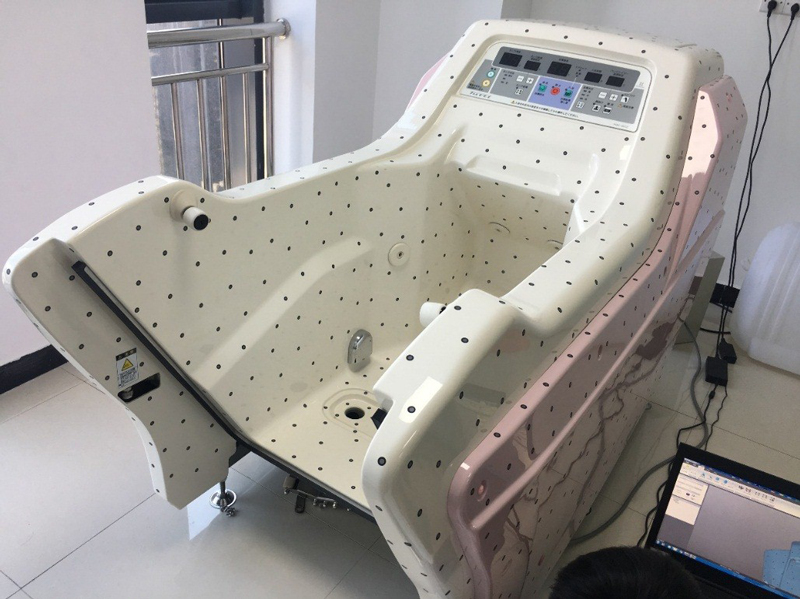

針對以上情況，思看技術人員在使用HSCAN331掃描過程中，先將浴缸的各個部件定位，并快速貼上定位標記點，快速分塊獲取浴缸各部件的三維數據，將數據進行采樣和網格化處理后，導入相應的逆向造型軟件中進行再設計和改進工作。
-掃描對象-

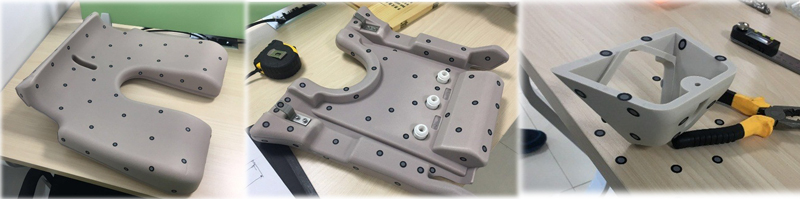

▲掃描對象：無障礙浴缸及其部件
-所需產品及型號-
▲HSCAN331 點擊查看詳細技術參數

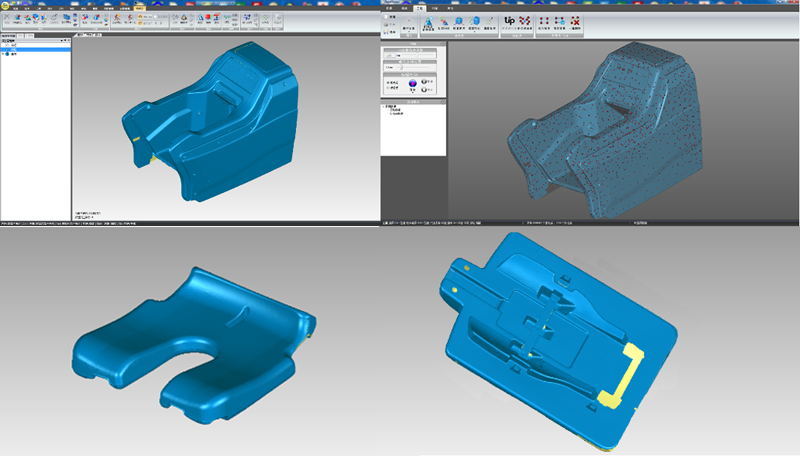

▲三維stl數據
▌三維掃描工作時間
貼標記點用時20分鐘（浴缸+9個部件的合計用時）
掃描時間40分鐘（浴缸+9個部件的合計用時）
數據后處理20分鐘
共計80分鐘
▼
HSCAN331手持式三維掃描儀可以快速準確地獲取無障礙浴缸各部件的三維數據，分塊處理后得到其精準的表面尺寸，將掃描數據導入逆向造型軟件，方便地為后期的逆向以及改進提供了更加準確便捷的數據來源，同時也大大縮短了浴缸設計研發的時間。
