3D掃描技術改變世界
在工業化不斷發展的今天，水泵應用于我們生活的方方面面。小到民用給水、供暖水循環，大到化工、醫藥行業，水泵可以說是無時無刻不在影響著我們的生活。由于市場需求量增大，但設計因素復雜，國內通常在已有的條件下進行逆向再設計，手持式三維掃描儀作為一種精確便捷的測量工具，越來越多的應用于各個測量環節。
問答時間
Q:此次三維掃描對象是什么？
A:水泵葉輪，它是水泵的重要組成部分，通過電動機帶動旋轉，使介質產生機械動能。
Q:水泵葉輪為什么需要三維掃描？
A:客戶需要通過對水泵葉輪的三維掃描得到點云數據，使用軟件對數據進行逆向再設計。
Q:水泵葉輪原來的測量方式是什么？三維測量的難點在哪？
A:拍照式三維掃描儀，這種方式存在很多問題：
1.反光表面需要噴粉處理，操作流程復雜且不利于零件內部的清理，降低了掃描的精確率，效率相對較低。
2.水泵葉輪內部構造空間較小，死角較多。傳統拍照式三維掃描測量方式難以精準檢測死角部位，易產生誤差。
Q:手持式三維掃描儀測量優勢體現在哪些方面？
A:1.靈活度較高，掃描無死角；2.不需要進行噴粉，測量速度快；3.數據精度高；4.大大降低成本。
SHOW TIME
思看客戶：水泵零件制造商
掃描對象：水泵葉輪
掃描設備：HSCAN331三維掃描儀
應用：產品逆向設計&質量控制
葉輪是水泵的核心部件,是水泵工作效率的主要影響因素.在特定工況下,如果葉輪設計不好就會在泵入口和葉片處產生水力損失和間隙損失，影響動能。水泵葉輪的設計在水泵制造過程中是非常重要的環節，對三維數據細節要求非常高，因此一般生產商主要使用拍照式三維掃描儀進行零部件的三維重建工作。但由于拍照式三維掃描儀必須噴粉，而葉輪內部死角較多，掃描過程中不利于數據精準度的獲取，后續清洗易損傷零件；與此同時，拍照式三維掃描儀的靈活度不高，操作繁瑣，掃描過程費時費力，大大降低了生產效率。
HSCAN系列手持式三維掃描儀在以下三個方面滿足客戶需求：
1. 深孔復雜結構特征的3D數據獲取能力；
2. 靈活便攜的掃描方式，人機可隨意移動；
3. 非接觸式測量方式，葉輪反光表面也無須噴粉；
思看科技人員根據客戶希望在不破壞葉輪內外表面的條件下，迅速精準地的得到測量數據的需求，在客戶公司現場掃描該水泵葉輪。在表面貼上定位標記點后，用HSCAN331實時掃描成像，獲取工件表面的點云數據，再根據點云使用逆向建模軟件，重新設計并調整制造葉輪部件。
-掃描對象-

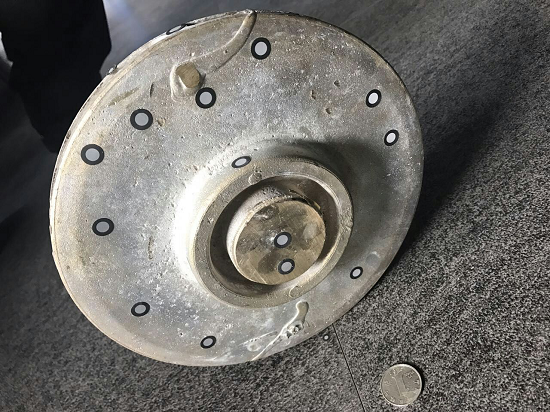

▲掃描對象
-所需產品及型號-

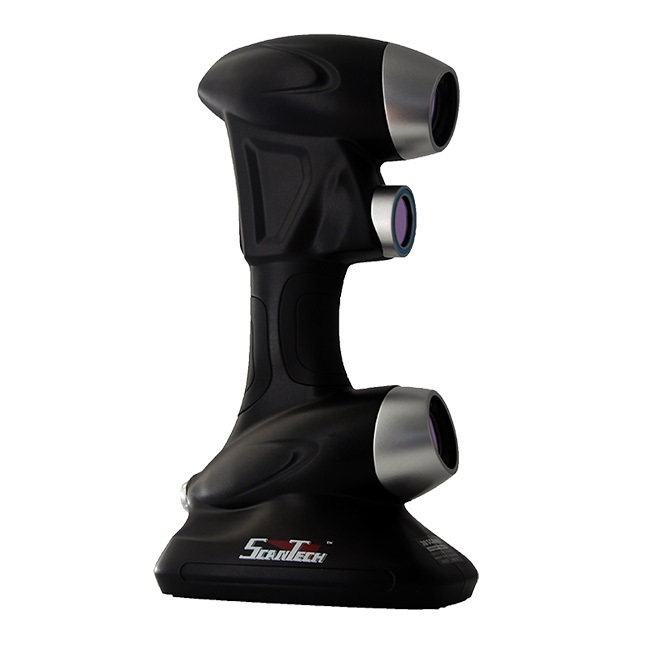

▲HSCAN331三維掃描儀點擊查看詳細技術參數

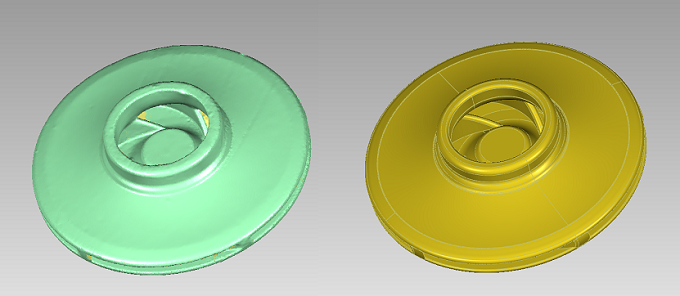

▲三維點云數據和逆向數據

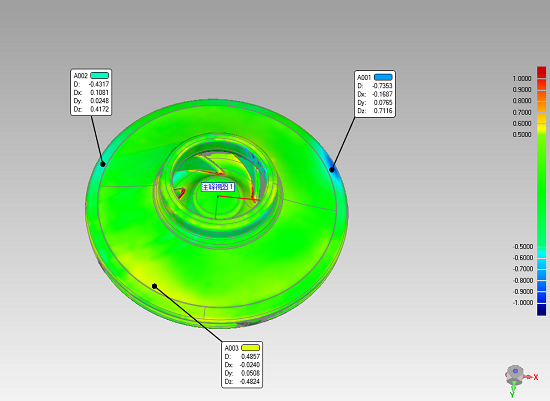

▲檢測比對結果
▌三維掃描工作時間
貼標記點用時2分鐘
掃描時間3分鐘
共計5分鐘
▼
HSCAN331手持式三維掃描儀可以快速準確地獲取水泵葉輪的三維數據，逆向得到工件數模，完成了企業的產品設計再優化問題。同時在葉輪投入生產后，我們可以進一步利用這些數據進行檢測比對。一方面可以知道重建后的數模相對真實工件偏差有多少，另一方面也可以了解工件的變形在哪些部位。
HSCAN331手持三維掃描儀便攜高效的測量方式，應用于產品的研發設計到生產的檢測比對等各個環節。
