3D掃描技術改變世界
問答時間
Q: 對硬幣大小的零件，要測量凹凸細節數據行業一般用什么檢測方式？
A: 對于細節要求高、結構復雜的小零件一般采用拍照式3D掃描儀，但是需要對零件表面噴粉(顯像劑)；如果對精度要求極高通常用三坐標測量。
Q: 那無須噴粉靈活便攜的手持式3D掃描儀是否也能測量呢？
A: 傳統手持式三維掃描儀擅長掃描中大型物體，硬幣大小甚至更小的物體拍照式三維掃描儀更具優勢。
Q:
那拍照式3D掃描需要噴粉太麻煩，三坐標效率太低，數據不全，有沒有更好的辦法檢測呢？
A: 在PRINCE系列出現之前是沒有高效的檢測手段的，但PRINCE系列的誕生解決了手持式三維掃描儀細節獲取能力低的問題，集手持式三維掃描和拍照式三維掃描儀于一身，因此一臺設備既可掃描飛機又可掃描硬幣，可謂是“大小通吃”。
Q:
PRINCE三維掃描儀不需要噴粉就能達到拍照式的細節度，這是怎么做到的？
A: 百聞不如一見，接下來帶你優先略下PRINCE的雙色激光掃描儀的工作流程~
思看客戶：電機配件生產商
掃描對象：電機小零件
掃描設備：PRINCE335
掃描需求：檢測不噴粉，掃描后能精確確定部件的三維偏差值。
目的：檢測毛坯件零件與標準件的誤差，用于精加工零件修正。
電機小零件對電機生產質量尤為重要，每個合格的零件才能組裝出一臺合格的電機。而很多零件體積小、結構復雜，三坐標檢測缺乏效率和完整的三維數據；而拍照式三維掃描儀需要噴粉，帶來許多額外的檢測工作量；傳統手持式三維掃描儀雖然方便但是很多細微的三維數據難以獲?。灰虼诵⌒土悴考恢币詠頇z測非常麻煩。
PRINCE三維掃描儀的出現，顛覆了傳統三維檢測方式，一臺設備兩種工作模式可以根據需求隨時切換：紅光模式繼承傳統手持式的靈活便攜高效，藍光模式涵蓋拍照式三維掃描儀高分辨率和高細節度的特點，在車間產品檢測，一臺設備既可檢測中大型工件，又可檢測小零件，PRINCE系列是三維掃描儀的進階版，一臺設備多種應用場景，幫助制造型企業節省成本、提高效率。
此次的檢測對象是個硬幣大小的零部件，零件呈銀灰色、反光、表面有細小的凹凸紋路，客戶需要獲取零部件表面的三維數據，通過數模比對確定誤差大小，且不可對其噴粉。思看技術人員在了解客戶的需求后采用新款PRINCE系列三維掃描儀進行掃描檢測。
-掃描對象-

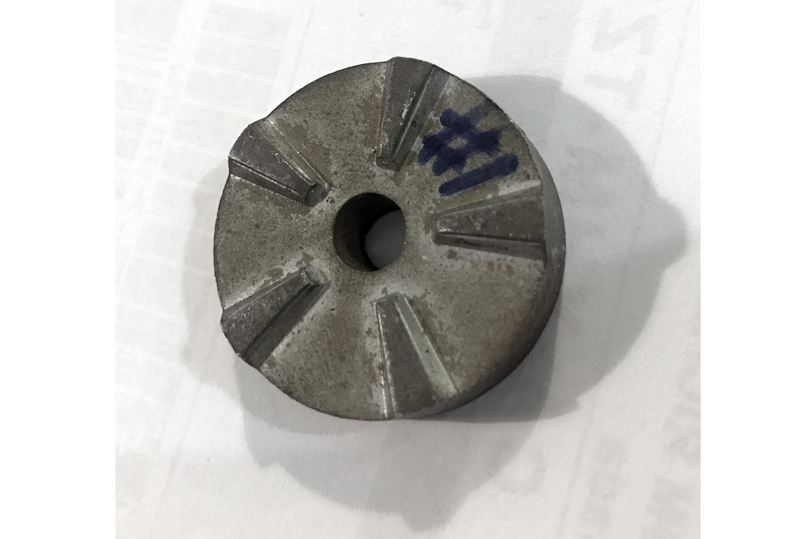

▲掃描對象紋路凹槽
-所需產品及型號-
▌三維掃描測量流程：
step1.由于零件體積非常小，因此可在物體所在桌子上貼上標記點
step2.連上設備后，將PRINCE335切換到藍光模式,點間距設置到0.06mm進行3D掃描
step3.數模與掃描數據進行擬合對齊，進行三維檢測分析。

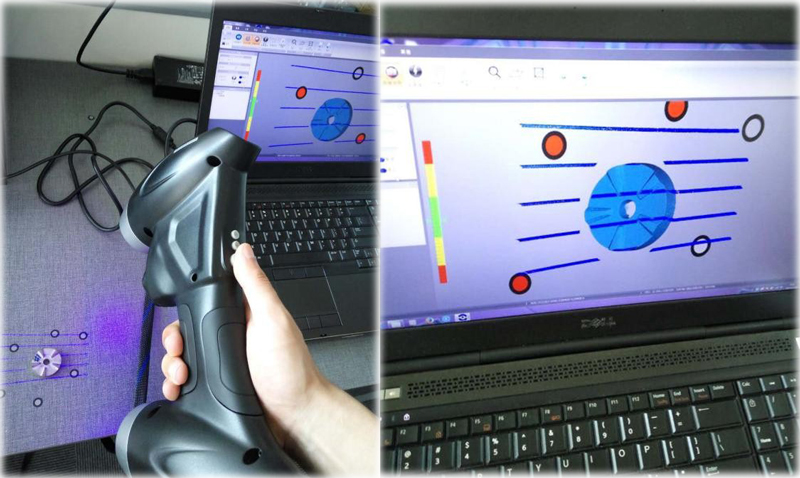

▲三維掃描過程
在掃描零件的桌面上貼標記點，并用藍光模式對其掃描。

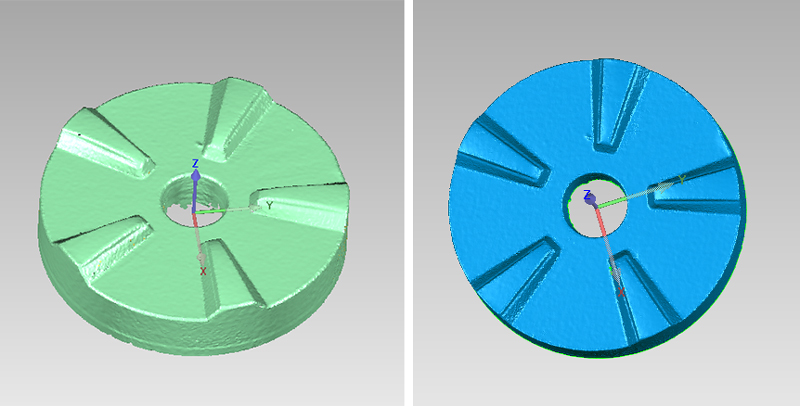

▲三維點云數據和stl數據
PRINCE三維掃描獲取的三維數據可清晰反饋零件上所有細節，包括凸面的棱邊。
而傳統的手持式激光掃描儀在掃描此類零件細節度不高，下圖是用HSCAN系列手持式三維掃描儀對同一零件進行3D掃描獲取的數據和PRINCE獲得的三維數據比對。

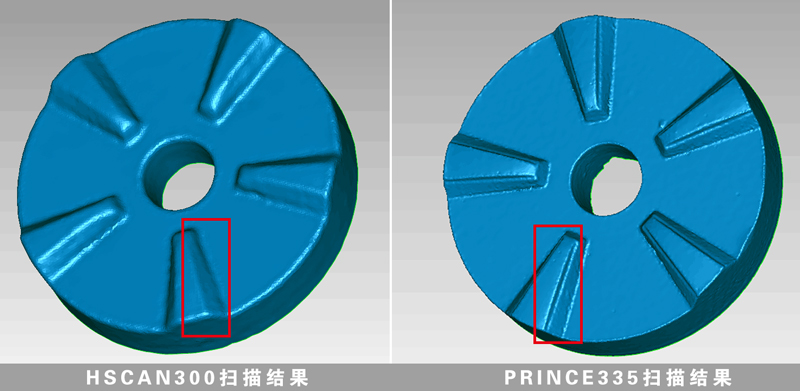

▲HSCAN和PRINCE三維掃描數據比對
棱邊細節表現差異明顯

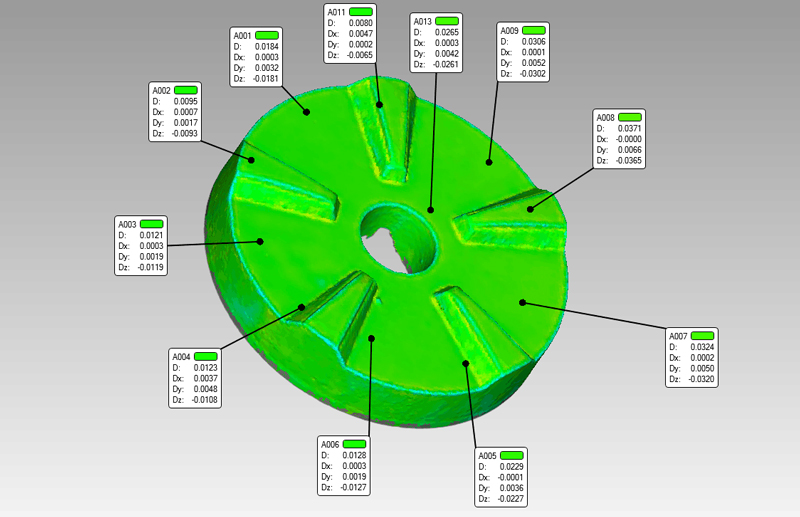

▲檢測比對結果

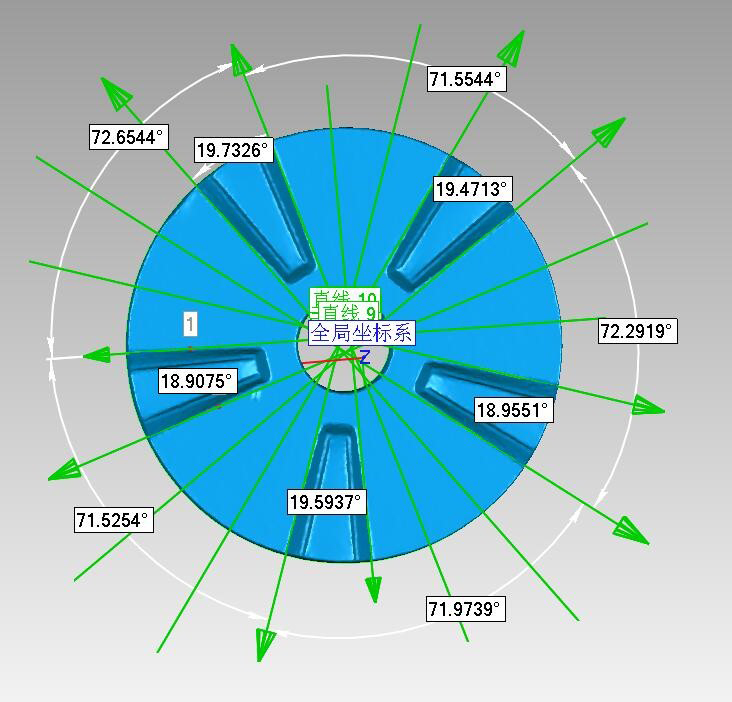

▲計算齒端角度與分度
▌三維掃描工作時間
貼標記點用時5秒
掃描時間2分鐘
檢測報告2分鐘
共計4分鐘
▼
PRINCE335藍光三維掃描精度可以達到0.03mm，完全可以滿足各種零件的細節特征掃描需求。PRINCE對精密物件快速的高精度還原能力，無論對象是大是小，PRINCE系列的紅藍光兩種模式可以協助應對，即使比硬幣紋路還小的細節，PRINCE依舊可以獲取高精準的三維數據，為零件制造商檢測各種大小的零部件帶來極大的便利。
