3D掃描技術改變世界
好的設計是將我們與競爭對手區分開的最重要方法。
——尹鐘龍|三星電子首席執行官
產品設計也是生產力，很多電子產品企業都把工業設計作為“第二核心技術”，是企業提升產品質量；擺脫同質化競爭，實現差異化品牌競爭策略的重要手段。因此，產品的外觀設計重要性不言而喻。3D掃描技術由于可以快速精準地獲取產品外形三維數據，因此可以方便設計工程師完善優化產品外觀設計修正，大大提高產品設計的效率。
問答時間
Q:這次掃描對象是筆記本電腦金屬后蓋板，掃描它的意義在哪？
A:筆記本金屬后蓋板的作用是保護顯示屏不被外力壓碎，因此，后蓋板的曲度和輪廓的偏差會直接影響筆記本電腦的品質。
Q:那掃描金屬后蓋板有什么難點？
A:金屬后蓋板有3個特點：小孔位、大曲面、高反光。這些特點直接為三維檢測帶來較多的難點。手持式3D掃描儀難以獲取小孔位精準的三維數據；三坐標無法獲取大曲面完整的三維數據；高反光則使拍照式3D掃描儀掃描必須噴粉；因此帶給整個三維測量諸多麻煩。
Q: 所以只能用拍照式三維掃描儀噴粉后測量咯？
A: 過去是的。但是PRINCE手持式三維掃描儀可以解決這一麻煩。PRINCE藍光掃描模式具有高超的細節度，因此對于小孔位也能輕松掃描獲取三維數據。
Q:所以有了PRINCE三維掃描儀，小孔位、大曲面、高反光統統不在話下啦？
A:當然，PRINCE解決了傳統手持式三維掃描儀分辨率不高的難點，在過去手持式3D掃描儀難以涉足的精細測量?jī)?yōu)先域也能大放異彩~
思看客戶：筆記本電腦配件生產商
掃描對象：筆記本金屬后蓋板
掃描設備：PRINCE335
掃描需求：獲取后蓋板的輪廓數據，從而達到質量控制的目的；獲取后蓋板四角的孔位數據，保證后蓋板順利裝配。
目的：檢測后蓋板輪廓度的誤差，用于后期的產品修正。
電腦后蓋板的合格與否直接影響電腦的品質，而由于其結構、材質的特點使得在三維檢測過程中一直缺少一種簡便、快速、高效、精準的檢測方式。
PRINCE三維掃描儀相比其他三維掃描儀有著無法比擬的優勢，為曲面和復雜面、結構復雜、細節度要求高、表面反光或黑色的物體提供最優解決方案。
客戶需要獲取金屬前蓋板輪廓的三維數據和孔位數據，通過數模比對確定輪廓度的誤差大?。煌瑫r(shí)需要得到前蓋板4個孔位的數據，確定是否能準確安裝。思看技術人員在考慮到前蓋板的特殊性和客戶需求，采用PRINCE335三維掃描儀進行掃描檢測。
-掃描對象-

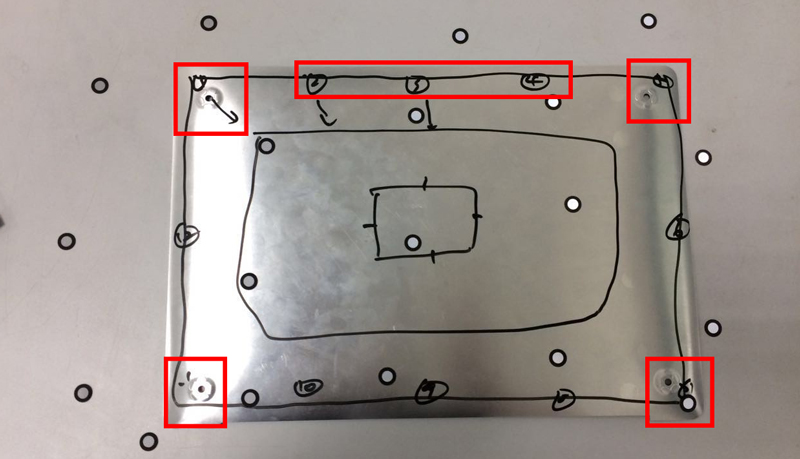

▲前蓋板掃描，紅框代表關鍵位置
-所需產品及型號-
▲PRINCE335點擊查看詳細技術參數
▌三維掃描測量流程：
step1.在前蓋板以及所在桌子表面上貼上定位標記點
step2.連上設備后，將PRINCE335切換到紅光模式,快速掃描前蓋板整體曲面外形；掃描關鍵點孔位位置，切換到藍光模式，獲取高細節度的孔位三維數據。
step3.數模與掃描數據進行擬合對齊，進行三維檢測分析，做后期產品修正依據。

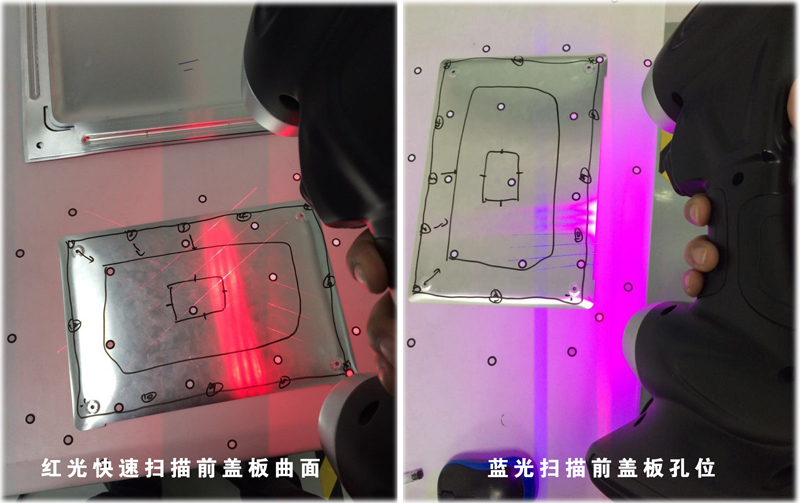

▲三維掃描過程

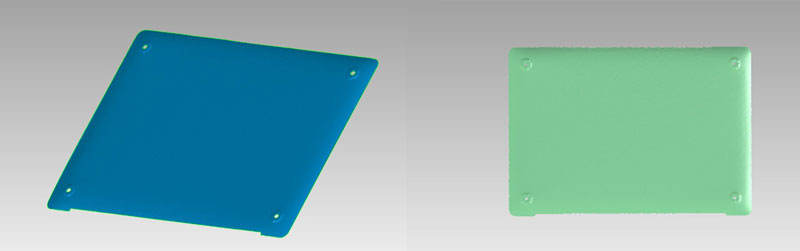

▲三維點云數據和stl數據

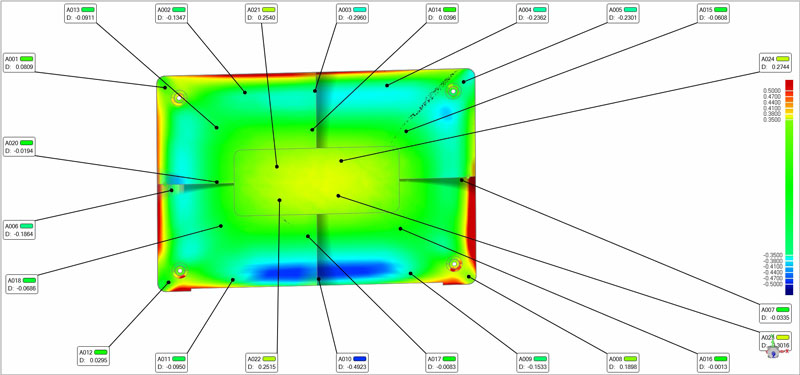

▲檢測比對結果
▌三維掃描工作時間
貼標記點用時2分鐘
掃描時間2分鐘
檢測報告2分鐘
共計6分鐘
▼
針對此次前蓋板掃描，總結了PRINCE掃描優勢如下：
藍光模式可以掃描細小孔位
紅光模式大大提高三維檢測速率
掃描自定位，操作簡單，靈活便攜
適應性強，不受環境光和物體表面材質影響（玻璃除外）
▼
紅藍激光 所向披靡
PRINCE335藍光三維掃描精度可以達到0.03mm，完全可以滿足各種零件的細節特征掃描需求。PRINCE高效掃描紅光模式&高細節度藍光模式強強聯合，高度還原物體外形，大大拓展手持式三維掃描儀應用優先域，無論對象是大是小，一臺PRINCE系列設備皆可應對。PRINCE三維掃描儀，不同優先域的產品設計的比較好的選擇。
