一、客戶需求描述
飛機飛行時，通過機翼的上下方的氣流對機翼產生壓強，機翼發生的形變無法直觀地檢測出來，無法保證下次飛行的安全性。傳統的方法根據經驗者設置標準，記錄該機翼的飛行累計飛行時間，該飛行時間達到一定量以后，就更換機翼，資源利用率較低。
二、思看解決方案
1.解決方案（先全局定位后掃描）
機翼體積較大，且客戶對精度要求較高，因此思看提出的解決方案為全局測量測量系統加手持式激光三維掃描的組合。針對機翼飛行后出現的形變問題，先使用全局?jǐn)z像測量系統，獲取機翼的空間定位點，再搭配手持式激光三維掃描儀進行三維數據的獲取，最后掃描的三維數據與機翼的數模進行3D最，計算出飛行后發現的形變量以及關鍵部位的尺寸，確保下次飛行安全。
2.所需儀器及型號
全局?jǐn)z影測量系統MSCAN結合手持式三維掃描儀HSCAN331。
3.優勢
掃描速度快，精度高；
機翼上無需噴粉，也無需做任何預處理，貼上標記點以后即可以開始掃描；
室內室外都可以掃描，無需在暗室或者較暗的環境下。
4.全局?jǐn)z影測量系統及掃描儀工作時間
被掃描物體尺寸：3.8m*1.8m；
貼標記點用時10分鐘；

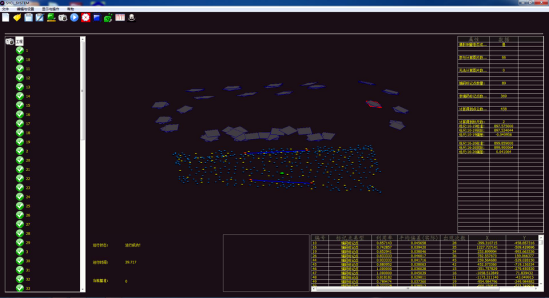

全局?jǐn)z影測量系統用時5分鐘；
掃描時間10分鐘。
三、掃描數據及結果

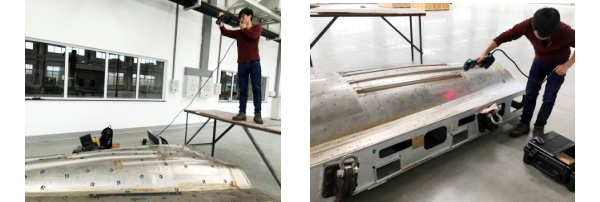

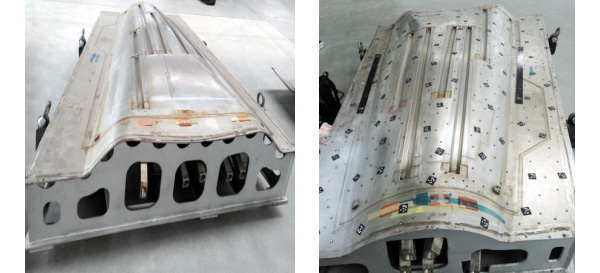

1.現場照片

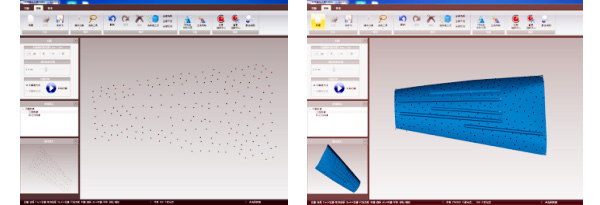

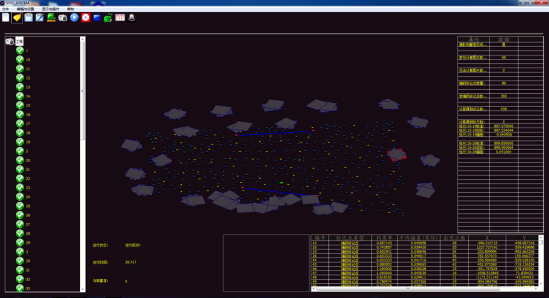

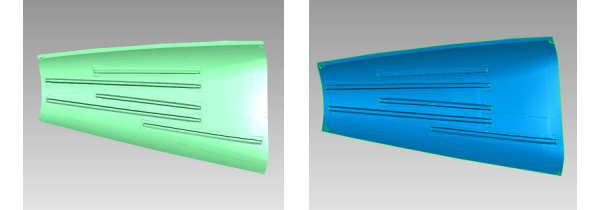

2、掃描數據

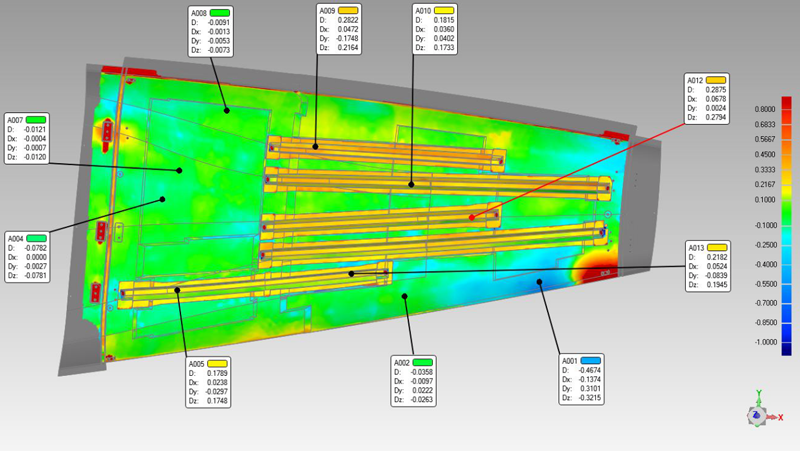

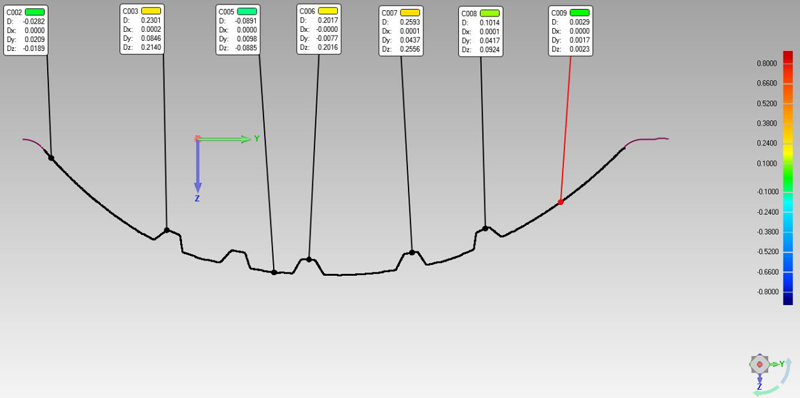

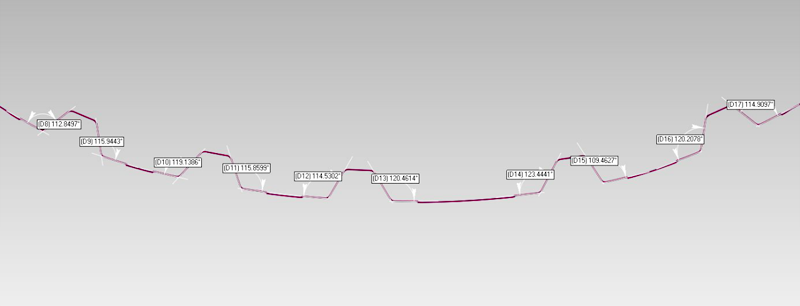

3、結果
