一、客戶需求描述
動車車頭在制造出來后，由于車頭曲面面積較大，用傳統的三坐標難以進行質量把控，精度驗證，關鍵部位的變形無法檢測出來。
二、思看解決方案
1.解決方案（先全局定位后掃描）
針對車頭生產出來后出現的形變問題，先使用全局攝像測量系統，獲取車頭的空間定位點，再搭配手持式激光三維掃描儀進行三維數據的獲取，最后掃描的三維數據與車頭的數模進行3D最，計算出車頭發現的形變量，便于后期進行改進。
2.所需儀器及型號
全局攝影測量系統MSCAN結合手持式三維掃描儀HSCAN331.
3.全局攝影測量系統及掃描儀工作時間
貼標記點用時10分鐘
全局攝影測量系統用時5分鐘
掃描時間10分鐘
三、掃描數據及結果

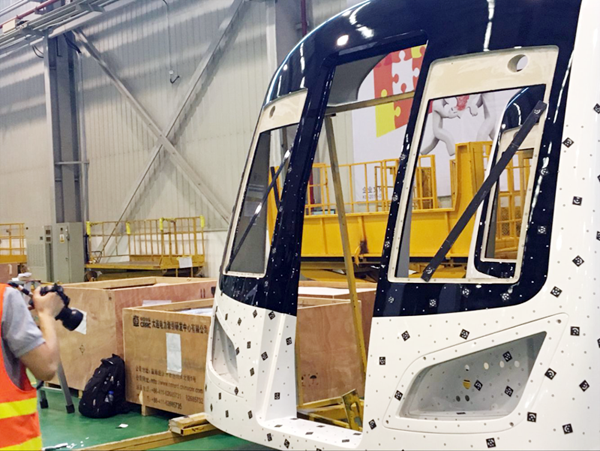

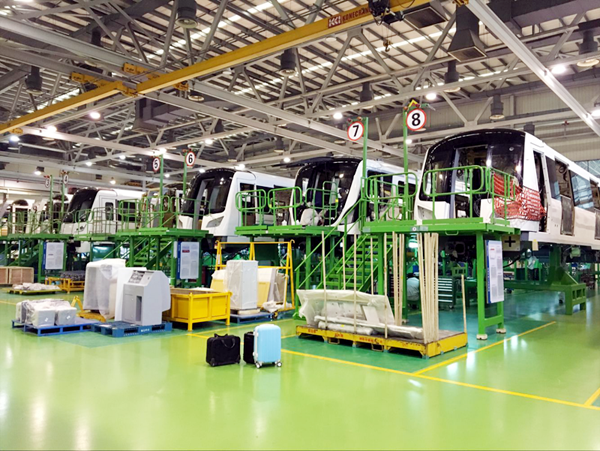

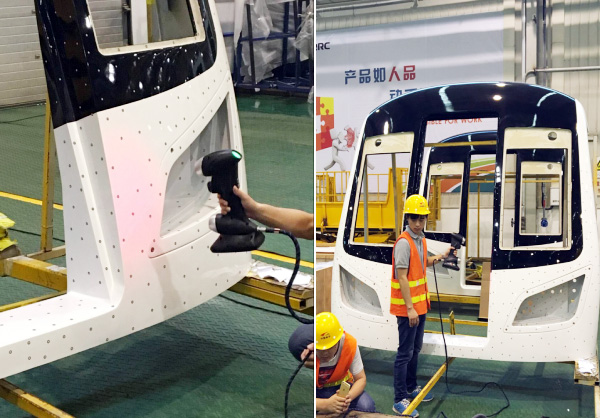

1.現場實拍

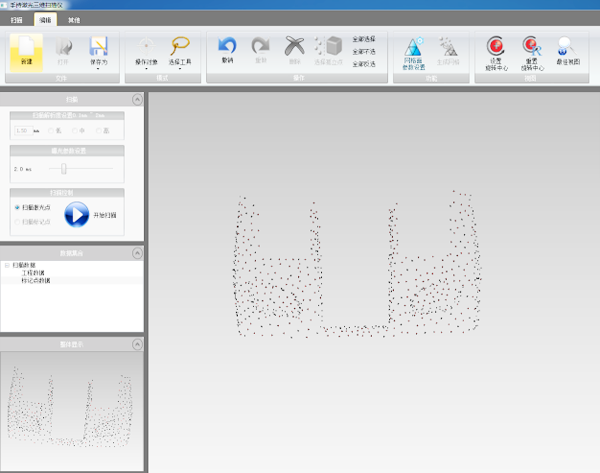

2.全局攝影測量系統
利用全局攝影測量系統獲取高精度標記點空間坐標，全局誤差控制在0.025mm/m。

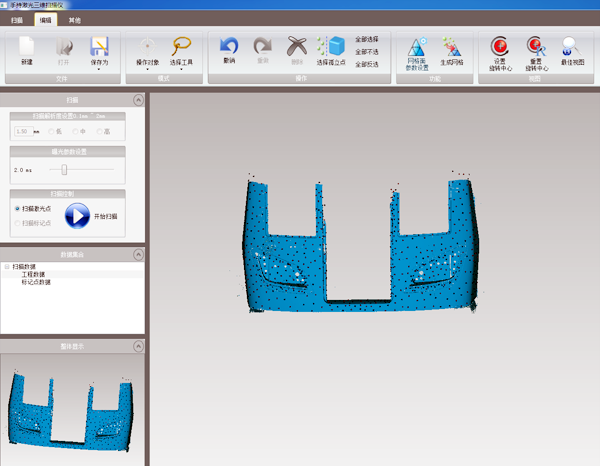

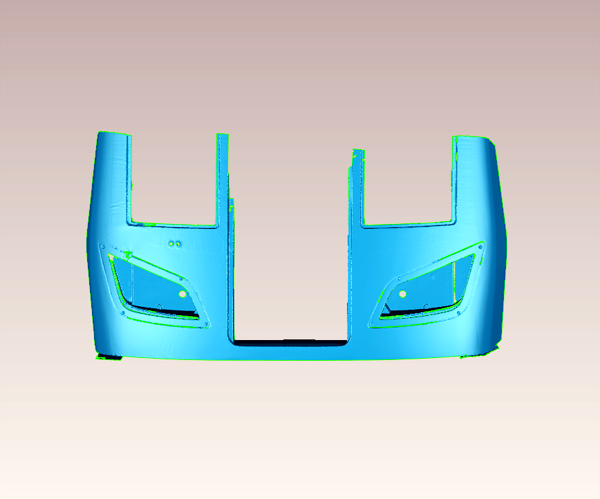

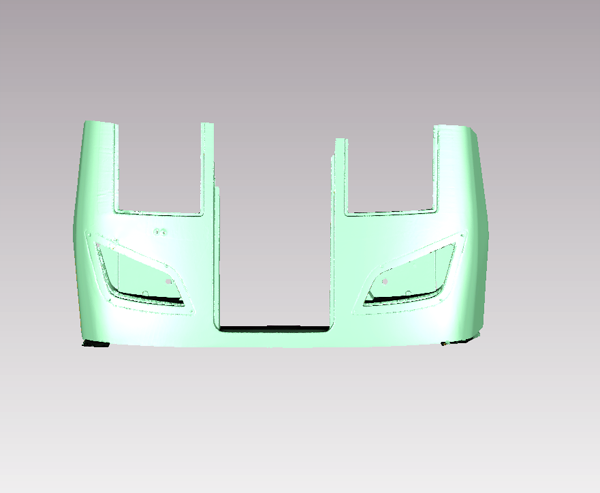

3、掃描三維數據

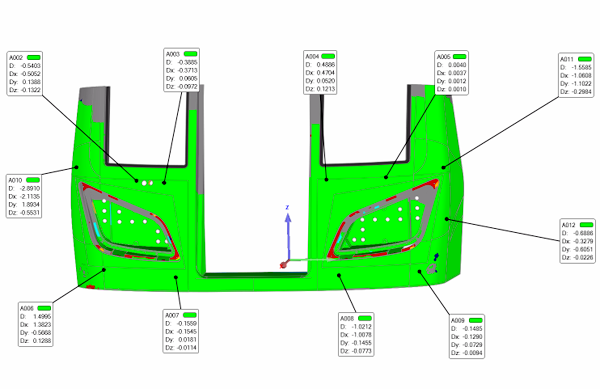

4、3D最結果
四、小結
手持式激光掃描儀搭配全局攝影定位系統的應用方便高效地為客戶解決了大型產品的檢測問題。
