一、行業現狀
國內某知名機械廠生產渦輪葉片，并出口到南美洲某國家，因此需對批量產品出具檢測報告，必須快速獲取大量精準的三維數據用于產品檢測。行業內傳統的方法是用三坐標打點檢測，這種方法不僅效率低下，而且工件很多死角無法掃描到，許多關鍵數據難以獲取，只適用于部分樣品抽檢。
二、客戶面臨問題
1．傳統的三坐標測量無法測量到部分死角而且掃描速度慢，無法做到批量檢測
2．傳統設備和方法無法兼顧其他用途
三、思看解決方案
渦輪葉片的角度會影響到裝配后整體的性能，因此客戶需要獲得精準的三維數據從而用于葉片角度的檢測。根據客戶的需求，工程師使用HSCAN300手持式激光三維掃描儀方便快捷地獲取三維數據。整個過程無需噴反差增強劑也進一步保持了工件的原始狀態，保證了精度。
1．利用手持式三維掃描儀快速獲取工件檢測部位三維數據

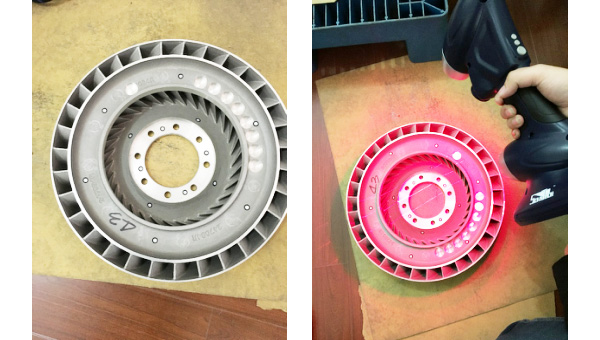

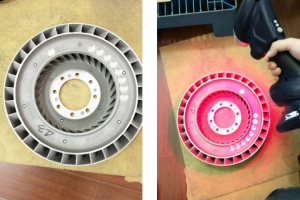

圖1.工件及掃描照片
2．軟件處理獲取STL格式的三維模型

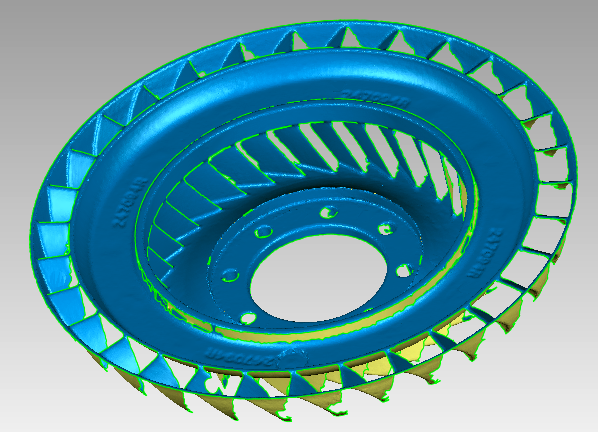

圖2.需檢測部位三維數據
3．利用軟件檢測獲取葉片相應部位的關鍵點數據

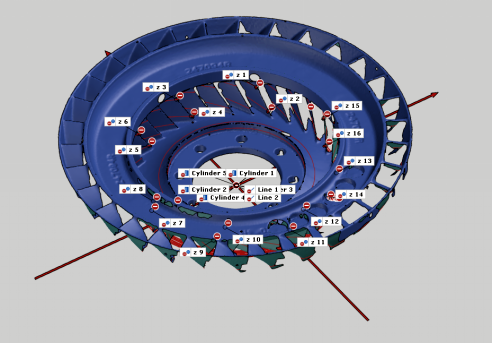

圖3.Gom Inspect 獲取關鍵點數據截圖
4、將導出的關鍵點數據導入按國外客戶需求做好的表格中自動運算獲得檢測結果，并判斷該產品是否為合格品。

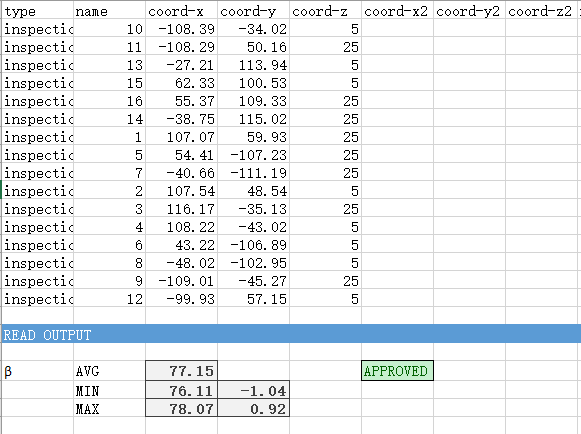

圖4.數據導入自動計算獲得檢測結果
