3D掃描技術改變世界
▼
摘要
工業級三維掃描儀可以高效地測量出模具工作臺的尺寸偏差，便于對模具精準修正，保證了零部件在實際生產中的加工精度。激光三維掃描技術大大提升模具生水平和機械制造水平。
/ 01/模具三維檢測難題
模具是用來制作成型物品的工具。這種工具由各種零件構成，工業生產上用以注塑、壓鑄或鍛壓成型、沖壓等方法得到所需產品。工業上對模具精度要求是極高的，模具的偏差會導致產品的生產制造產生偏差，需要花更多精力進行后期的產品修正；模具偏差較大甚至?xí)?dǎo)致產品直接報廢。在制造生產中，不同的模具造型大不相同，很多模具結構復雜、曲面較多，一般的檢測工具很難對模具有個全面的偏差檢測，因此模具的三維檢測一直是個難題。
激光三維掃描技術高效地測量出模具尺寸偏差，接下來請看思看科技如何用為客戶解決模具的三維檢測問題。
/ 02 /客戶需求
模具制造商有一種模具設備的工作臺，他們想要對該模具工作臺進行檢測，獲取精確的三維數據來比對偏差值。客戶之前使用卡尺測量精度完全達不到要求，并且獲得數據是關鍵點的數據，無法獲取全面的工作臺三維數據。鑒于該制造商的掃描對象一般都是結構較為復雜，精度要求很高，思看科技推薦采用手持式三維掃描儀HSCAN551對模具進行三維重建。
/ 03 /解決方案
手持式三維掃描儀HSCAN551三維掃描模具工作臺獲取三維數據，與工作臺的數模進行3D最，分析出形狀誤差，再進行后續的產品修正。

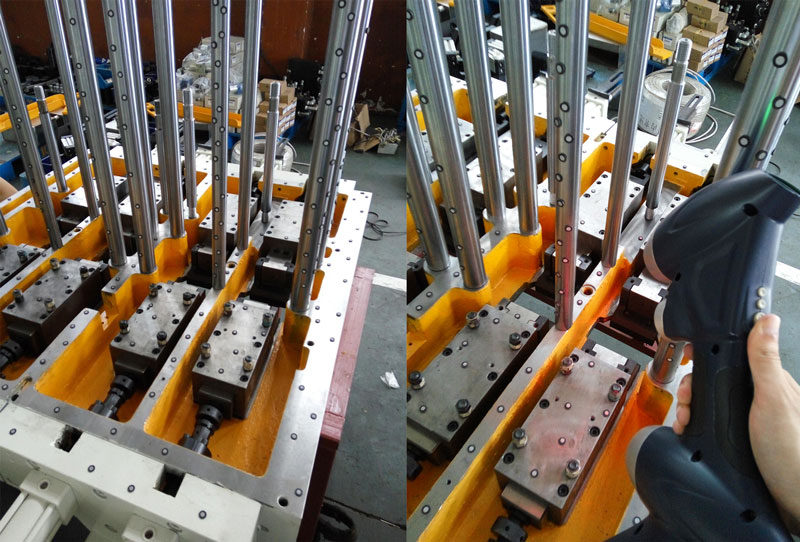

▲3D掃描對象及三維掃描過程
三維掃描測量流程
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.HSCAN551掃描模具工作臺，快速準確地獲取三維數據；
step3.將模具工作臺的原始3D圖紙與掃描獲得的三維數據進行比對，精準快速獲取偏差注釋圖
step4.根據獲得的誤差結果對模具工作臺進行修正
▌三維掃描工作時間
貼標記點用時3分鐘
掃描時間3分鐘
-所需產品及型號-

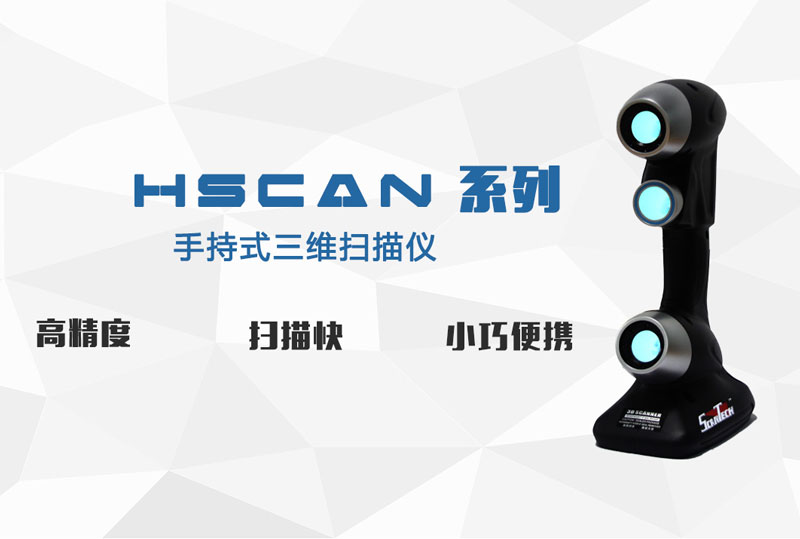

▲HSCAN331 點擊查看詳細技術參數
/ 04 /掃描數據結果

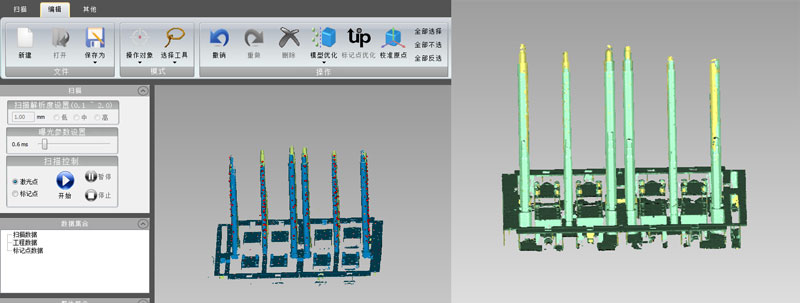

▲三維點云和Stl數據

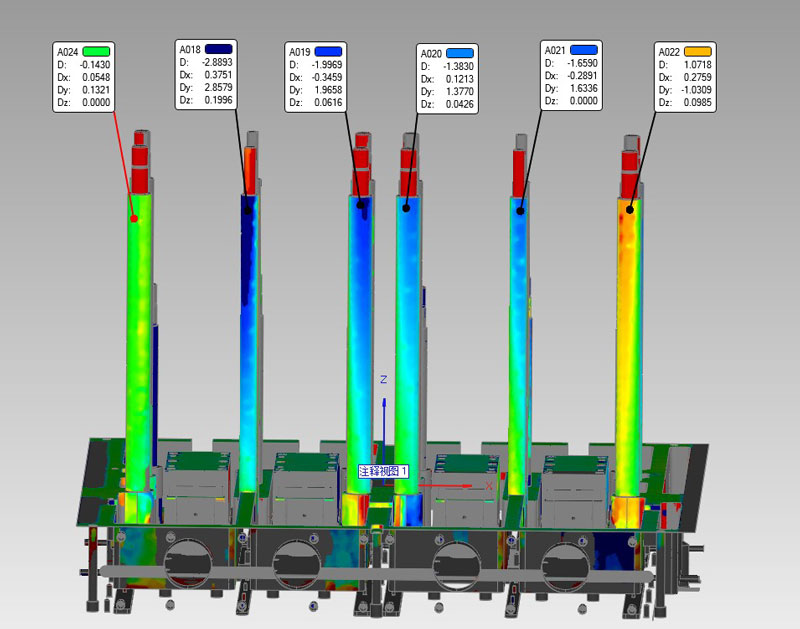

▲三維檢測結果

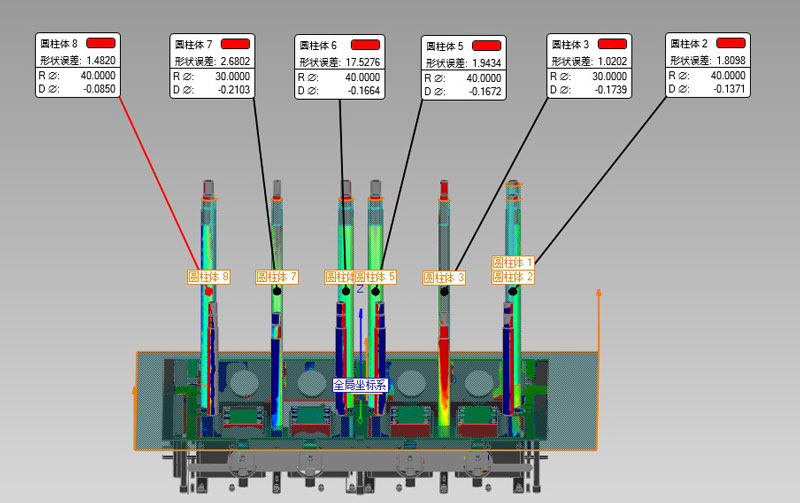

▲檢測比對偏差圖
/05/小結
在三維掃描模具工作臺過程中，HSCAN331三維掃描儀展現了其極大的優勢，模具工作臺的每個部位360°無死角都得到了高精度的三維數據，并與工作臺的原始數模文件進行比對，三維檢測結果的偏差注釋圖直觀清晰展示了模具的形變數據。HSCAN331三維掃描儀解決了模具工作臺在三維檢測過程中眾多難點，獲得廠家的認可，為模具制造行業帶來極大的便利。
