大型和重型工業零件檢測一直是一個挑戰，便攜式3D激光掃描儀的普及為該類工件的質量控制提供了新的解決方案。
檢測難點

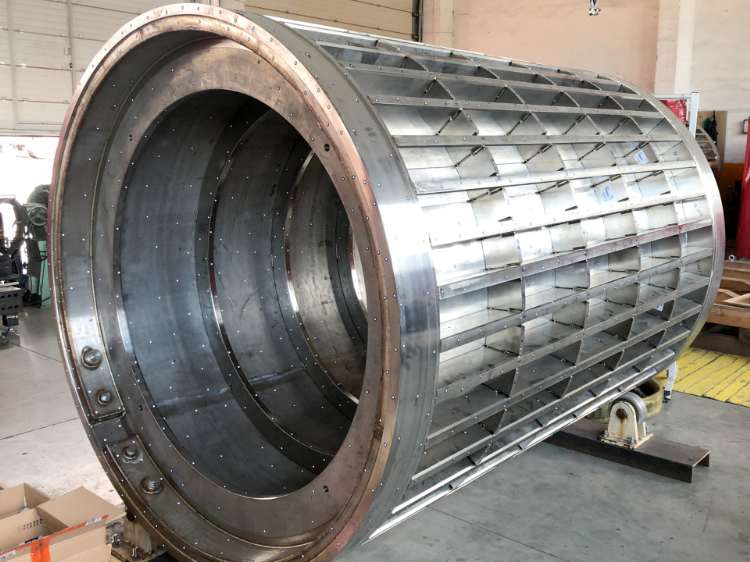

海外客戶ABBAS.a.s要檢測的零件長約2.5m，寬約1.5m，重達10噸，體積和重量都很大，幾乎無法移動。同時，該工件工藝較為復雜，有眾多凹槽、轉角、曲面等難以人工測量的細節。
未采用三維激光掃描之前，客戶會對方便測量的大尺寸進行人工測量，其他細節則不做檢測，這不僅意味著耗時長，還意味著質量無法把控，可能會存在較大偏差，但手持式三維激光掃描儀無需接觸就能測量到所有細節，為大型工件檢測提供了簡便測量方案。
檢測流程
客戶選擇了思看的KSCAN復合式三維掃描儀完成檢測，具體流程如下：
1）攝影測量系統
先使用全局攝影測量系統獲取定位標記點坐標，為激光掃描提供掃描標記點，消除累計誤差。
2）三維激光掃描

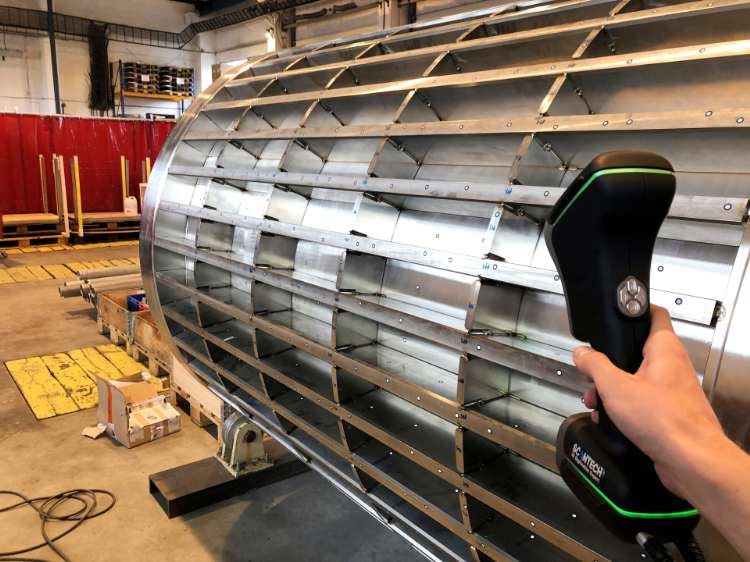

KSCAN有高速掃描、精細掃描、大面幅掃描等多種工作模式，針對工件的不同部位采取不同的掃描模式，自由切換，獲取曲面、凹槽、轉角等部位的所有細節。
3）獲取檢測結果

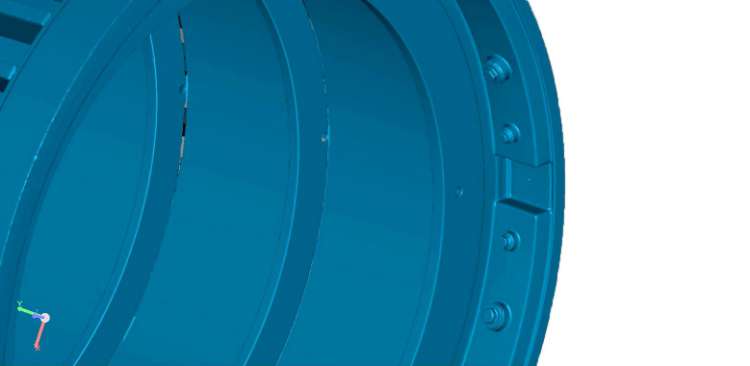

把掃描得到的STL數據與CAD數模進行對比，生成檢測報告。
思看三維解決方案優勢
使用KSCAN復合式三維掃描儀進行檢測的主要優勢在于：

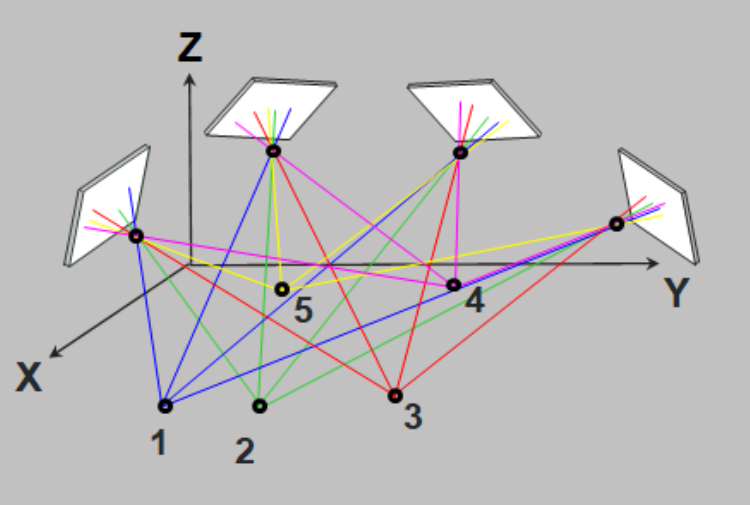

1）內置攝影測量系統。在利用標記點掃描的過程中，由于拼接次數增加，存在累計誤差，累計誤差并不是以線性形式增加，當零件尺寸超過1.5m，且精度要求高時，建議使用攝影測量系統（也被稱為全局定位系統）。攝影測量采用單相機系統，在距離零件2-4m遠的位置對標記點拍照，利用編碼點拼接，單次拍攝范圍大于2.5m，得到高精度標記點坐標，用于激光掃描。
2）精準高效。0.020 mm的超高精度，1440 mm × 860 mm的超大掃描面幅，1,650,000 次測量/秒的最高掃描速率，能夠在保證高精度的前提下，很大程度提高工作效率，節約時間人力成本。
3）便攜靈活。大型工件難以移動，因此需要檢測設備移動測量，KSCAN機身小巧輕便，單手手持即可工作，大大減輕了檢測負擔。
4）多種工作模式。根據部位自由切換不同模式，針對性掃描檢測。
小結
思看的KSCAN復合式三維掃描儀在大型和重型工業零件檢測上優勢顯著，能夠幫助控制整個工件的精度與質量，從而實現對生產線產品的質量控制，大大提高生產質量與效率。
