3D掃描技術改變世界
隨著汽車行業的迅猛發展，汽車零部件的設計調整變得越來越頻繁。由于目前卡車中網的設計相對成熟，國內通常在已有的卡車中網外形基礎上進行逆向設計，從而縮短設計周期，提高生產效率。手持式3D掃描儀作為一種高效便捷的測量工具，打破了原有的傳統拍照式三維掃描方式，為生產制造商提供幫助。
Q:此次三維掃描對象是什么？
A:卡車中網，它是連接引擎蓋,前保險杠和左右前燈的重要部件。它覆蓋在車身前阻隔除空氣以外的其它物質，從而保護散熱器和發動機。
Q:為什么需要對卡車中網進行三維掃描？
A:客戶需要通過三維掃描得到卡車中網三維數據從而進行逆向再設計。
Q:卡車中網原來的測量工具是什么？它的局限性在哪？
A:拍照式三維掃描儀，這種方式存在問題是：
1.反光表面需要噴粉處理。卡車中網表面布滿細小孔洞，掃描結束后需要對其進行繁瑣細致的后期清理，整個流程費時費力，效率較低；
2.卡車中網是拼接式設計，各零件處有疊加，有拼接死角，拍照式三維掃描儀掃描過程中靈活度較低，難以捕捉到各細微處的盲區。
思看客戶：汽車零部件制造商
掃描對象：卡車中網
掃描設備：HSCAN771手持式三維掃描儀
應用：逆向設計
思看科技結合客戶需求，為其提供了手持式3D掃描儀HSCAN771,快速貼上定位標記點后，實時激光掃描成像，從而獲取工件表面的點云數據。封裝得到stl格式后導入客戶專業的逆向建模軟件，進行設計調整。
HSCAN系列手持式3D掃描儀的優勢在哪？
1. 反光物體表面不需要噴粉，非接觸式測量，既保護被測物體又節省測量時間；
2. 手持式掃描設備輕巧便攜，掃描方式靈活簡單，能夠輕松應對死角掃描難題。
-掃描對象-

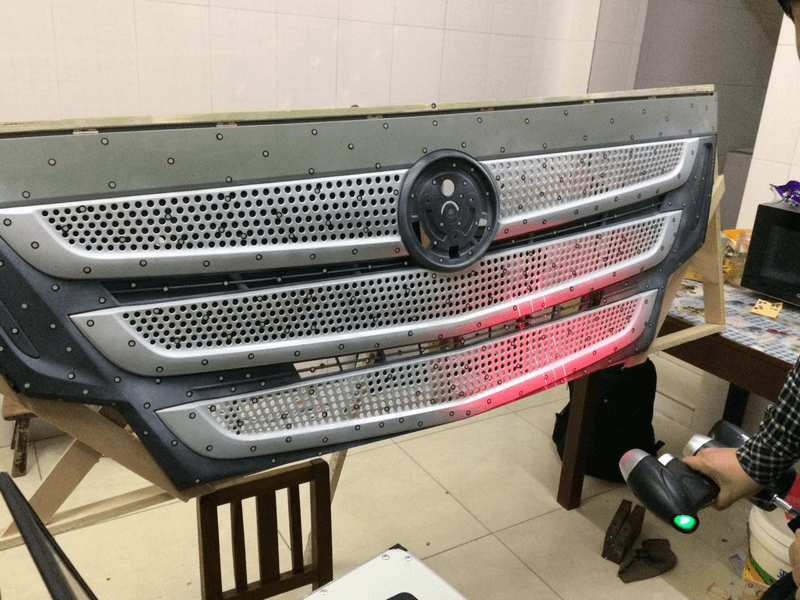

▲掃描現場圖
-所需產品及型號-
▲HSCAN771

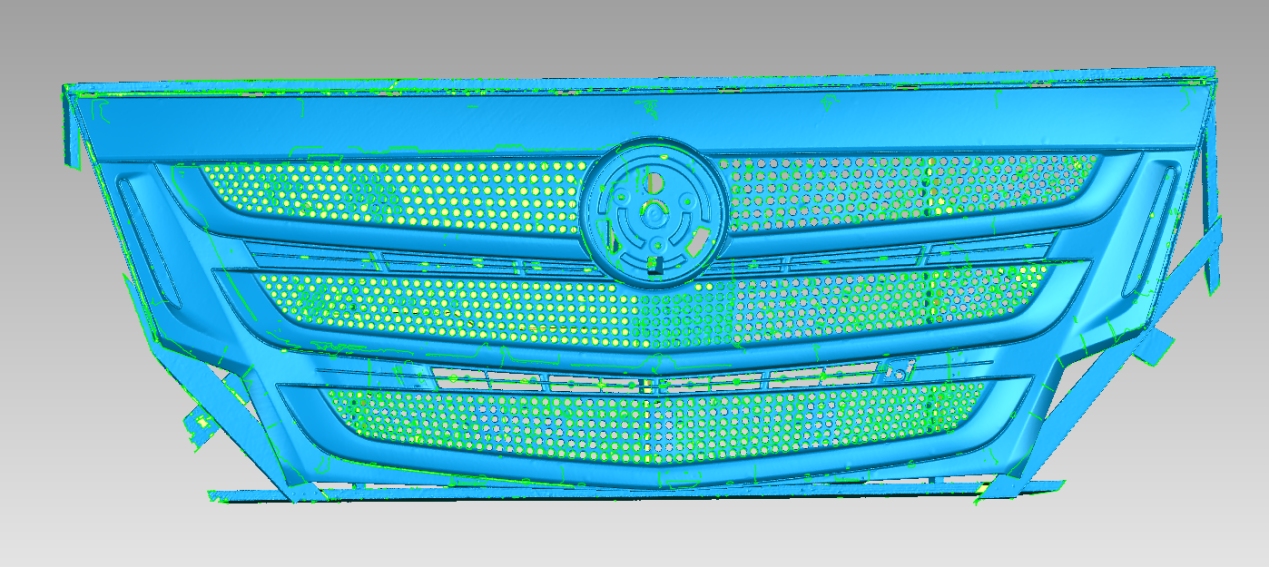

▲三維點云數據和STL
▌三維掃描工作時間
貼標記點用時4分鐘
掃描時間3分鐘
數據處理用時4分鐘
共計11分鐘
▼
HSCAN771手持式3D掃描儀滿足客戶需求，獲取的高精度三維數據用于逆向再設計，大大縮短了設計周期，且適用于汽車整車各部件的逆向造型，為汽車制造業帶來極大的便利。
