地鐵因其綠色、高效，便捷等特點，已經成為人們出行優先選擇的交通工具之一。地鐵能被人們?nèi)绱饲嗖A，其重要原因是它有很高的安全系數，這跟地鐵高精度的生產標準是分不開的。地鐵車頭作為地鐵重要的零部件，從設計到生產組裝分為多個環節。本次思看科技收客戶委托，測量地鐵車頭木模的三維數據，為客戶對比原始設計數據和后期鍛造加工提供數據保障。
問答時間
Q:此次三維掃描對象是什么？
A:地鐵車頭代木模具。木模是鑄造工藝裝備之一，一件產品的大體制作流程分為設計→工藝→木?！T造→加工→組裝。
Q:地鐵車頭木模為什么需要三維掃描？
A:地鐵生產制造商需要通過對車頭木模的三維掃描，得到木模的三維測量數據，與原始數模進行對比，準確計算出偏差量，提高產品鑄造精度。
Q:地鐵車頭木模原來的測量方式是什么？三維測量的難點在哪？
A:拍照式三維掃描儀，這種測量方式存在很多問題：
1.便攜性不高，在對中大型物體的掃描過程中操作復雜，耗費時間長；
2.產品細節要求高的部位需要先噴粉，費時費力，工作效率較低。
SHOW TIME
思看客戶：地鐵零件制造商
掃描對象：地鐵車頭木模

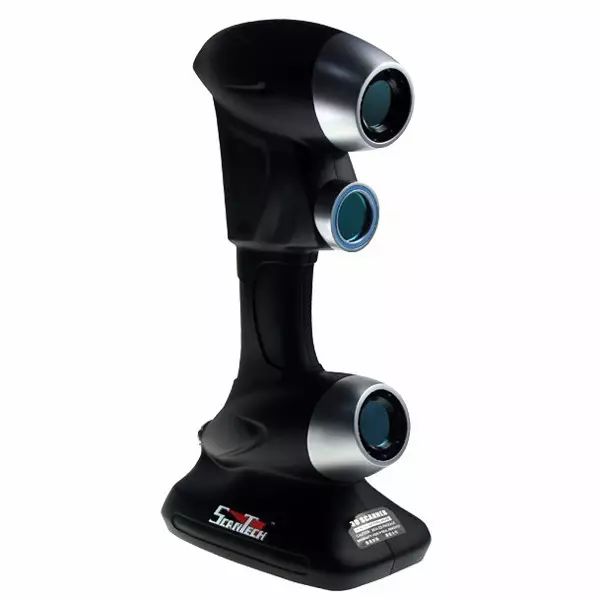

掃描設備：HSCAN331手持式三維掃描儀
應用：質量控制
傳統的三坐標檢測方案，受場地、工件等各個因素，無法滿足客戶的檢測需求；拍照式以及關節臂等三維掃描儀掃描效率低，掃描大型件的精度也無法得到保證；本次我公司提供的方案是HSCAN331手持式三維掃描儀搭配全局攝影系統MSCAN，掃描快，精度高，專門用于解決中大型工件檢測。
HSCAN331手持式三維掃描儀在以下三個方面滿足客戶需求：
1. 目標點自動定位，不需要額外機械臂或其他設備跟蹤。
2. 設備輕巧便捷，操作靈活，掃描大體積物體時，配合全局攝影測量系統大大提升工作效率。
3.可內、外掃描，也可在狹窄的空間掃描?？啥嗯_掃描設備同時工作，所有的數據都在同一個坐標系中，無需后期拼接。
思看科技人員根據客戶提出的掃描大型多曲面地鐵車頭木模的要求制定了完善的解決方案。先使用全局攝像測量系統MSCAN，獲取車頭的空間定位點，再搭配手持式激光三維掃描儀進行三維數據的獲取，最后將掃描得到的三維數據與車頭的數模進行比對，得出偏差值。
-掃描對象-

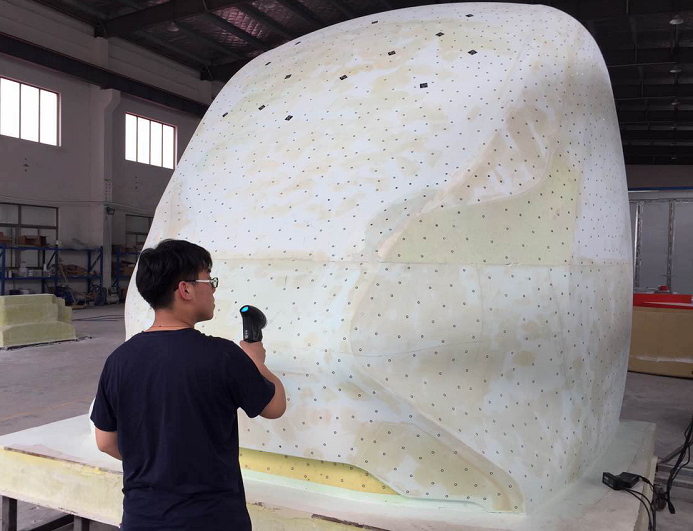

▲地鐵車頭木模掃描現場
-所需產品及型號-

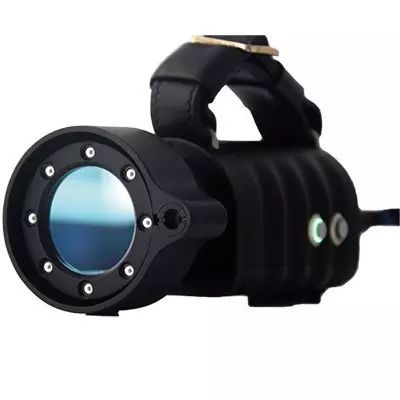

▲全局攝影測量系統

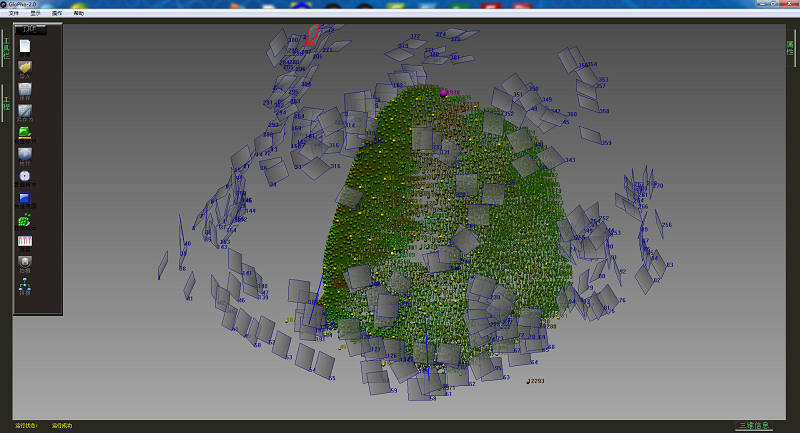

▲全局定位結果

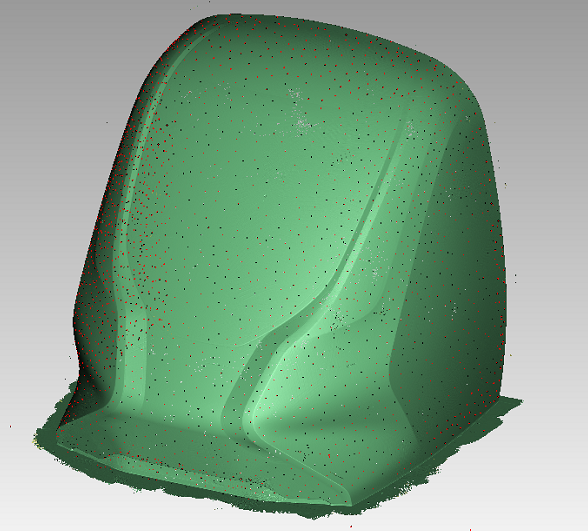

▲點云數據圖

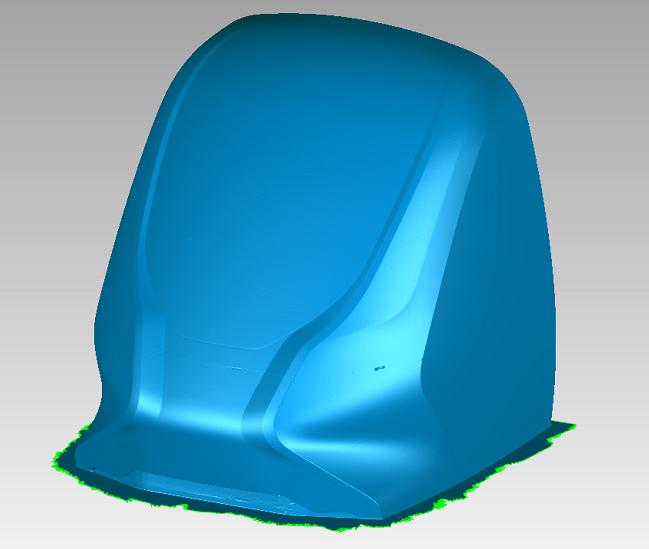

▲STL三維數據
▼
HSCAN系列手持式三維掃描儀配合全局攝影測量系統MSCAN掃描地鐵車頭木模，可以大幅提升大型工件的體積精度，成功的幫助客戶解決了地鐵車頭大型模具的檢測問題，為客戶下一步的對比檢測提供基礎。HSCAN系列手持式三維掃描儀有效幫助地鐵生產制造商提升了質量檢測的效率。
