模具型腔的3D掃描檢測

關鍵問題一 ：掃描物體是什么？

寧波埃利特模具公司中的一個模具型腔，以要求的3個平面作為基準。

關鍵問題二：該物體為什么需要三維測量？

客戶公司的鑄造鋁件存在一定的精度誤差，客戶想找出具體的問題所在，以至于需要對模具進行全方面的尺寸檢測，并且需要知道存在偏差的具體數值。如果用傳統三坐標對模具型腔進行檢測，很顯然速度太慢，效率不高，并且關鍵的曲面無法進行有效檢測。

關鍵問題三：這個物體原來的測量方式是什么？三維檢測的難點在哪？

三坐標

難點：

1、需要測量的部位有很多，用傳統的三坐標進行測量的速度很慢，效率不高。

2、有很多的細小特征需要測量出具體數據，用傳統的三坐標很難接觸到這些部位，實用性不高。

關鍵問題四：物體三維掃描的難點在哪？

模具型腔表面特征復雜，即需要測量出具體部位的數據，又需要快速的得出測量結果，傳統的三坐標很難滿足以上要求，而杭州思看的這款PRINCE775手持式三維激光掃描儀可以快速掃描得出數據，將掃描得到的型腔數據與型腔數模做整體3D最，測出各個關鍵部位的偏差數值，可以快速高效的解決客戶的難題。

眾所周知，在現代機械化制造工業行業中，機械加工是必不可少的一部分。但是在機械加工工藝流程之前，還有不可忽視的一步，那就是鑄造成型。在這個過程中，產品成型之前的設計及成型之后的檢測至關重要。但是由于鑄造件一般較為復雜，無論是檢測還是設計，很多設備無法一步到位。為了解決壓鑄行業在上述方面的難題，很多廠商開始考慮引入三維掃描技術。思看科技的手持式三維掃描儀，可在車間直接進行測量，對于環境沒有嚴格的要求，在陽光直射下也可直接掃描，且無需噴涂顯像劑及類似物件，能快速的獲取工件的三維數據。

寧波埃利特模具公司在工作時遇到了一個難題，該公司的員工發現他們?cè)谏a(chǎn)過程中，有一種鑄造鋁件存在一定的精度誤差，他們想找出具體的問題所在，以至于需要對模具型腔進行全方面的尺寸檢測，并且需要知道存在偏差的具體數值。但他們知道用傳統的三坐標很難解決他們的問題 ，所以他們找到我們杭州思看用手持式三維激光掃描儀掃描模具型腔的三維數據，與該公司的型腔數模做3D最，可以非常清楚的看出具體數值差距，有利于他們采取相應的解決措施。

思看解決方案及處理結果

解決方案

杭州思看科技有限公司為客戶提供快速高效的三維檢測方案，通過手持式三維掃描儀對模具型腔進行激光掃描，獲取定位點和型腔的三維數據，與原始設計的3D數模文件圖紙進行尺寸比對，得到模具型腔的實際偏差注釋圖，數據保存直觀方便。在針對模具型腔細節較多較復雜的區域，思看通過調整掃描軟件參數實時提高選定區域的掃描點間距，保證型腔表面三維數據的細節，同時也提高了掃描效率。

杭州思看科技有限公司為客戶提供了手持式三維激光掃描儀PRINCE775，將工件定位后，快速貼上定位標記點，無需做噴粉等其他處理，快速的獲取其表面的三維數據，將掃描得到的數據進行采樣和網格化處理后，導入相應的數模進行檢測分析。

1.所需儀器及型號

   杭州思看手持式三維激光掃描儀PRINCE775。

2.掃描儀工作時間

?   貼標記點用時7分鐘；

?   三維數據掃描用時10分鐘；

?   數據處理用時8分鐘；

掃描過程及結果

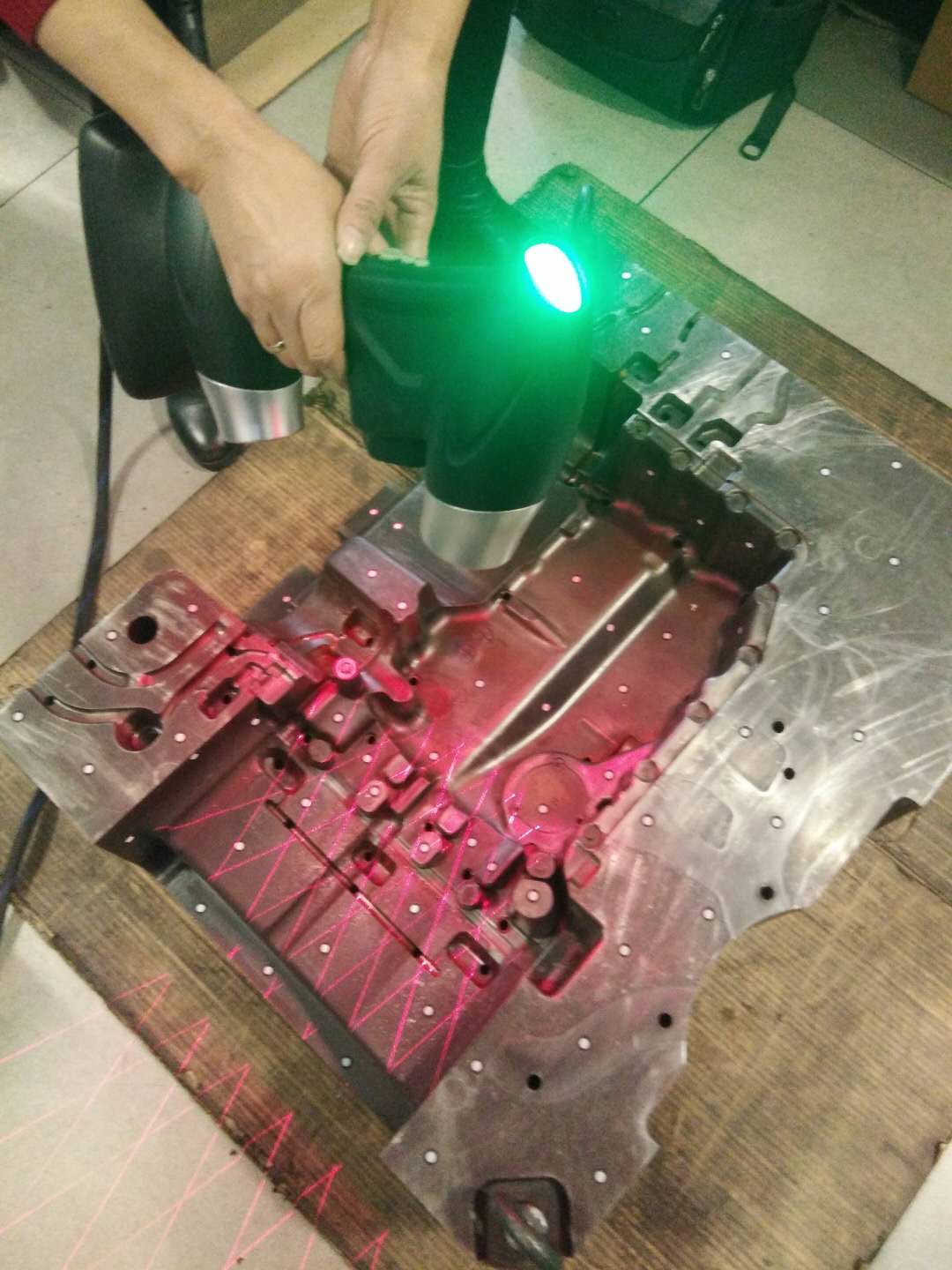

掃描現場

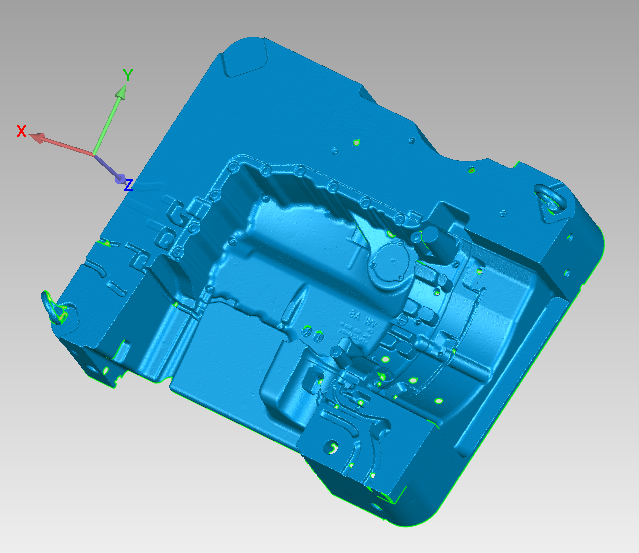

掃描點云數據

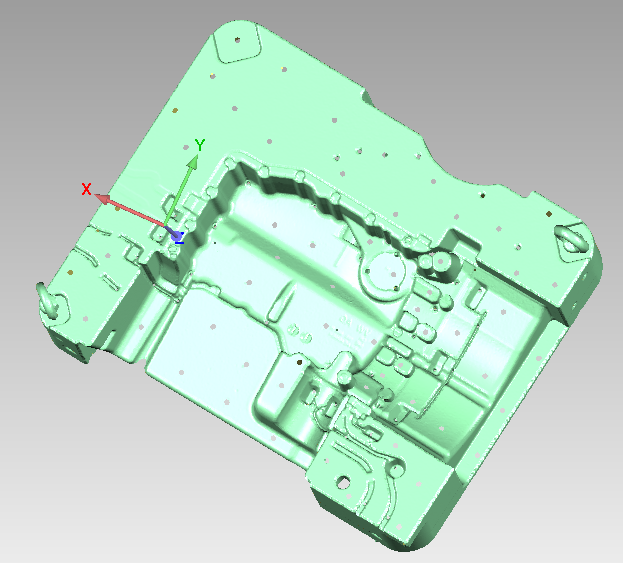

掃描stl數據

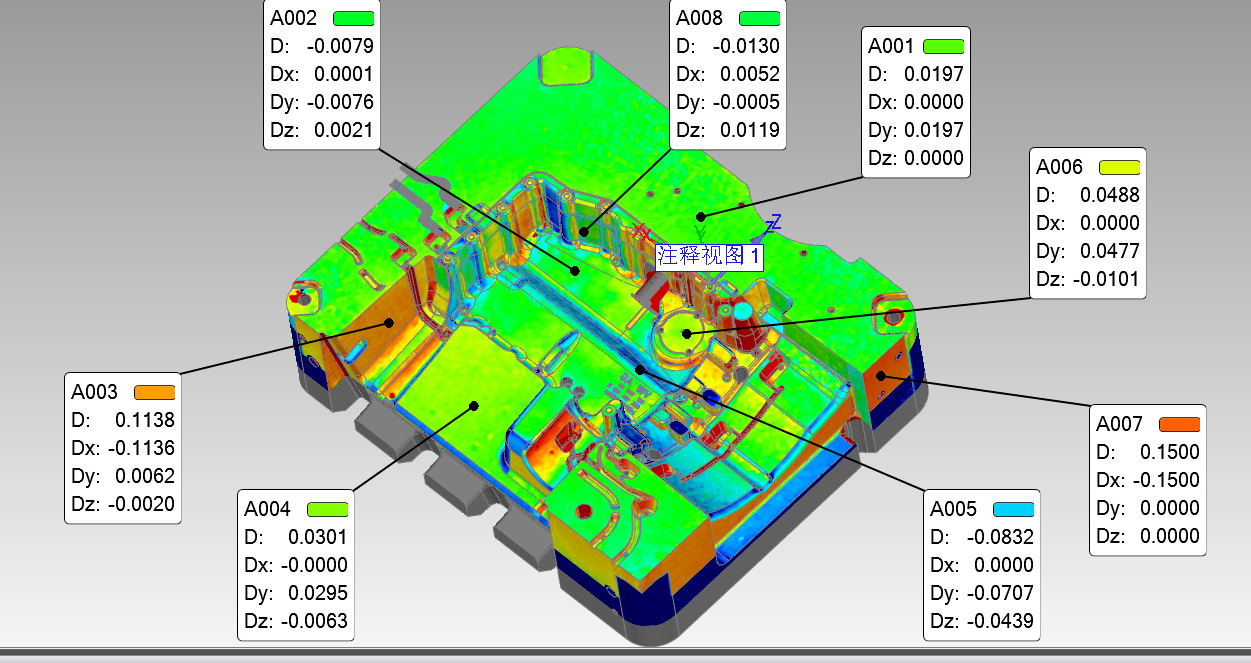

檢測比對數據結果

在本次掃描中，我公司通過使用PRINCE775手持式激光三維掃描儀快速準確地獲取模具型腔的三維數據，處理后得到其精準的表面尺寸，與數模進行比對得出偏差色譜圖及尺寸偏差圖，為其后期處理提供了非常好的基礎，同時也大大提高了工作效率。
