一、客戶需求描述

  對于電子產品外形的設計，客戶也希望有更快的方案來完成，所以客戶希望新的設備能滿足以下要求：

1、對于黑色與亮色工件盡量不要噴粉；

2、能準確的獲取曲面及復雜面的數據。

與目前行業內的三坐標和拍照式三維掃描儀對比，手持式三維掃描儀具有便攜性高、操作方便和對環境要求低等特點，更適用于這類部件的檢測

二、思看解決方案

   直接使用PRINCE系列手持式激光三維掃描儀獲取定位點和三維數據，無需做噴粉等預處理，快速的獲取電子產品的三維數據。通過獲取的三維外形數據，來完成該產品的逆向設計。

1、所需儀器及型號

   手持式三維激光掃描儀prince系列。

2、  描儀工作時間

?  貼標記點用時2分鐘；

?  三維數據掃描用時2分鐘；

?  數據比對處理用時2分鐘；

三、掃描數據及結果

1、掃描工件現場：

掃描工件：

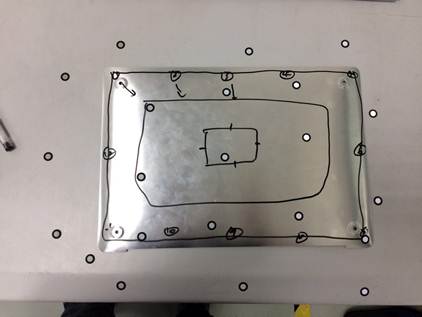

fig.1 掃描工件現場

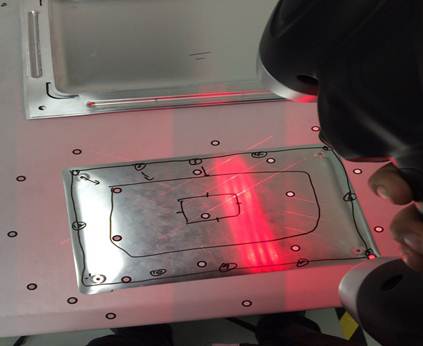

fig.2 紅光模式三維掃描狀態

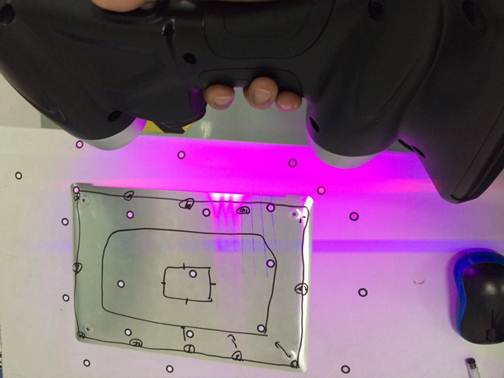

fig.3 藍光模式三維掃描狀態

2、掃描數據：

三維點云及stl數據：

fig.4 三維掃描點云數據

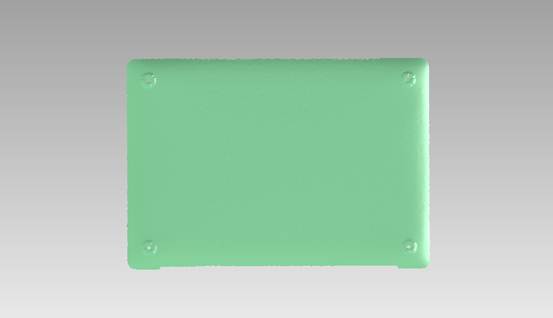

fig.5 stl數據

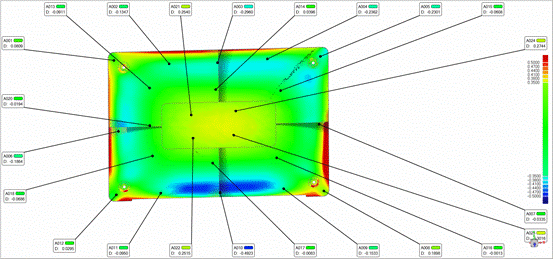

 fig.6 三維數據比對結果

四、小結

通過手持式激光三維掃描儀快速準確地獲取了該工件的三維數據，快速的檢測出工件加工偏差，為電子產品的尺寸檢測提供了準確、便利的方案。
