摘要：檢具精度的標準與否對產品的質量控制起著至關重要的作用，檢具存在任何細微的偏差都會直接影響后續的產品生產制造的工作，思看用HSCAN331手持式三維掃描儀為檢具三維檢測提供了便捷高效的三維數字化方案。
▌檢具是什么？
檢具是工業生產企業用于控制產品各種尺寸（例如孔徑、空間尺寸等）的簡捷工具，用于提高生產效率和控制質量，適用于大批量生產的產品，如汽車零部件，以此替代專業測量工具，如光滑塞規、螺紋塞規、外徑卡規等。
檢具精度的標準與否對產品的質量控制起著至關重要的作用，檢具存在任何細微的偏差都會直接影響后續的產品生產制造的工作，因此，對檢具進行嚴格的三維檢測非常重要。
/ 01 /客戶需求
客戶原先是采用傳統的接觸式測量方式，即三坐標測量儀。客戶反應CMM三坐標測量儀雖然精度極高，但是也存在各種問題：
▌由于受機械運動的限制導致檢測速度較慢；
▌只能獲取關鍵點，無法獲得整個被測物的三維數據；
▌不能反應整個被測物的形狀，檢測結果不直觀；
▌檢測工件尺寸受三坐標大小限制；
在了解手持式三維掃描儀之后，客戶對新的檢測設備提出以下要求：
▌掃描速率要快；
▌掃描過程簡單方便；
▌獲得的三維數據精度要高；
▌檢測結果要直觀
/ 02 /解決方案
思看科技為客戶提供了手持式三維掃描儀HSCAN331,對檢具模具極其產品進行三維掃描檢測，獲得三維數據，與數模比對分析得到偏差部位，最后進行產品修正。

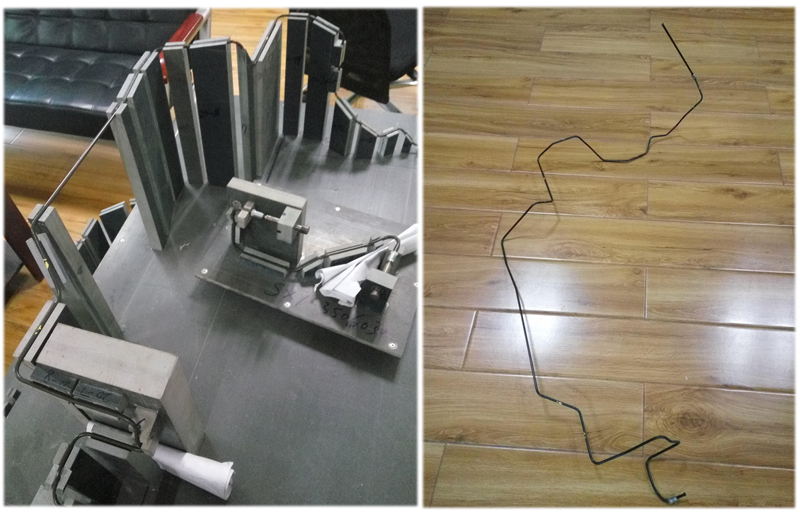

▲掃描對象：檢具和線路管
三維掃描測量流程
step1.快速貼上定位標記點，無需做噴粉等預處理；
step2.HSCAN331掃描檢具，快速準確地獲取檢具三維數據；
step3.將檢具的三維數據與數模文件進行比對，分析出誤差；
step4.根據獲得的誤差結果進行產品修正
-所需產品及型號-

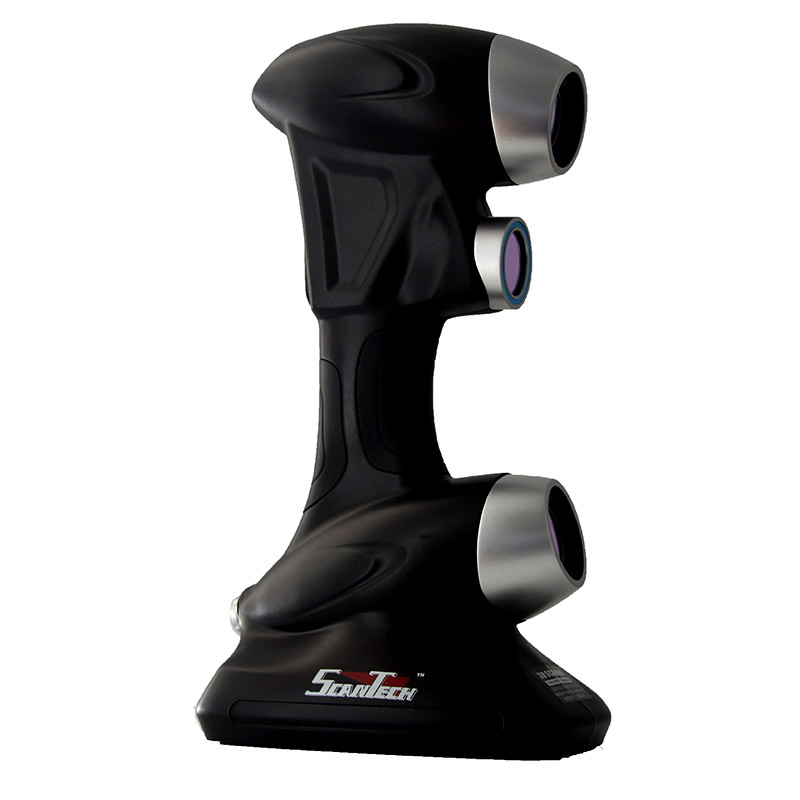

▲HSCAN331
/ 03 /掃描數據結果
▌獲得點云數據

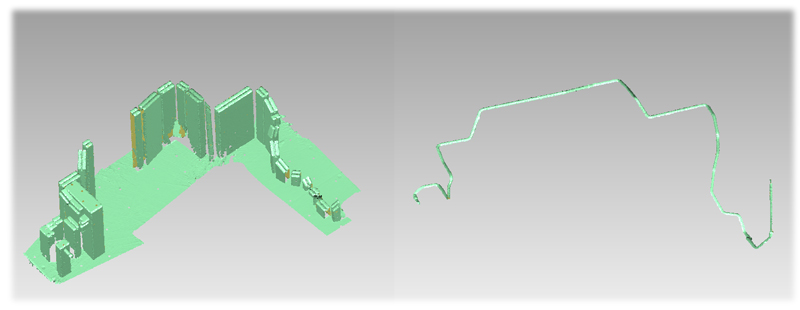

▲掃描獲得的三維數據
▌三維掃描數據
▲檢具檢測比對結果
▲線路管檢測比對結果
▌三維掃描檢測工作時間
貼標記點用時10分鐘
掃描時間15分鐘
數據檢測比對用時5分鐘
共計30分鐘
/ 04 /小結
通過HSCAN手持式激光三維掃描儀快速準確地獲取了檢具和線路管的三維數據，直觀地檢測出存在的偏差，快速獲取偏差數據，為思看的客戶提供便利、高效的檢測手段。
