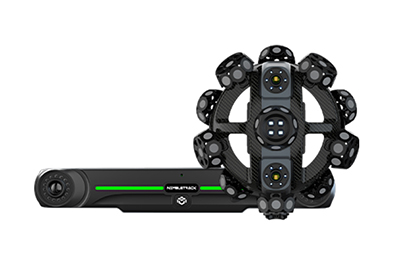

靈動式三維掃描系統NimbleTrack，輕巧身型，自在隨行，集全無線、多功能等超凡性能于一身，精準駕馭中小型測量場景，成就絕妙之作。其掃描儀和跟蹤器深度集成高性能芯片與嵌入式電池模組，實現了全域無線測量和高速穩定的數據傳輸，開啟工業計量智能無線新時代。整套系統巧妙融合了思看科技的自研生態圈，多種功能形態隨心變幻，萬般場景靈活應對，以極致技術成就極致性能。
型號 | NimbleTrack—C | |
掃描模式 | 高速掃描 | 34束交叉藍色激光線 |
精細掃描 | 7束平行藍色激光線 | |
深孔掃描 | 額外1束藍色激光線 | |
精度（1）（單掃描儀） | 最高0.020 mm | |
精度（1）（跟蹤式） | 最高0.025 mm | |
單站跟蹤距離 | 3200mm | |
體積精度(2)（距離跟蹤器3.2 m） | 0.064 mm | |
體積精度（配合MSCAN全局?jǐn)z影測量系統） | 0.044 mm + 0.012 mm/m | |
孔位置精度 | 0.050 mm | |
激光類別 | ClassⅡ（人眼安全） | |
最高分辨率 | 0.020 mm | |
基準距 | 300 mm | |
景深 | 400 mm | |
最大掃描面幅< | 500 mm × 600 mm | |
掃描幀率 | 120fps | |
最高掃描速率 | 4,900,000次測量/秒 | |
掃描儀尺寸 | 238mm × 203mm × 230mm | |
| 掃描儀重量 | 1.3kg（設備主體） | |
1.4kg（含電池和無線模塊） | ||
| 跟蹤器尺寸 | 570mm × 87mm × 94mm | |
| 跟蹤器重量 | 2.2kg（設備主體） | |
2.6kg（含電池和無線模塊） | ||
| 防水箱尺寸 | 1000mm × 425mm × 280mm | |
| 輸出格式 | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 | |
工作溫度 | -10°C-40°C | |
工作濕度（非冷凝） | 10-90% RH | |
無線工作模式 | 單掃描儀、單跟蹤器、跟蹤器+掃描儀、跟蹤器+光筆、無線級聯、邊界探測 | |
無線標準 | 802.11a/n/ac | |
通信接口 | USB3-B，千兆網口 | |
專利證書 | CN109000582B，CN211121096U，CN210567185U，CN111678459B， CN114001696B，CN114554025B，CN114205483B，CN113514008B， CN114627249B，CN112867136B，CN218103220U，CN218103238U， CN307756797S，CN113340234B，CN112964196B，CN115289974B， CN113188476B，CN218411072U，CN115325959B，CN218584004U， CN115661369B，CN218734448U，CN115493512B，CN110992393B， CN116136396B，CN113432561B，CN219834226U，CN219829788U， CN116244730B，CN116206069B，US10309770B2，US10309770B2， US11060853B2，KR102096806B1，EP3392831B1，US11493326B2， | |
(1) ISO 17025 實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 | ||

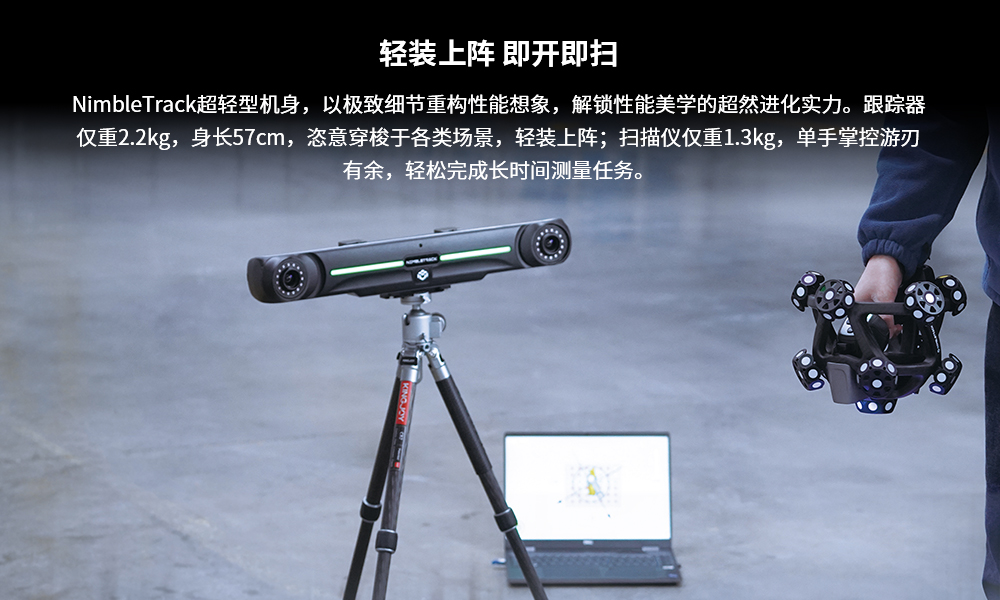

輕裝上陣 即開即掃
NimbleTrack超輕型機身，以極致細節重構性能想象，解鎖性能美學的超然進化實力。
跟蹤器僅重2.2kg，身長57cm，恣意穿梭于各類場景，輕裝上陣；掃描儀僅重1.3kg，單手掌控游刃有余，輕松完成長時間測量任務。標配一體式便攜安全防護箱，兼顧輕型化與緊湊型，容納萬象，靈動出鞘，帶上它，即開即掃，盡顯輕盈暢快之感。
一體成型 穩如堡壘
掃描儀采用全新的碳纖維框架一體成型技術，兼?zhèn)漭p量化和高強度性能，在加工工藝上顛覆了傳統組裝式框架的裝配技術，實現了超高結構穩定度和超強溫度穩定性，使得一次校準即可長時間內保持良好的精度范圍，讓每一次掃描都盡在掌控。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
CASE
