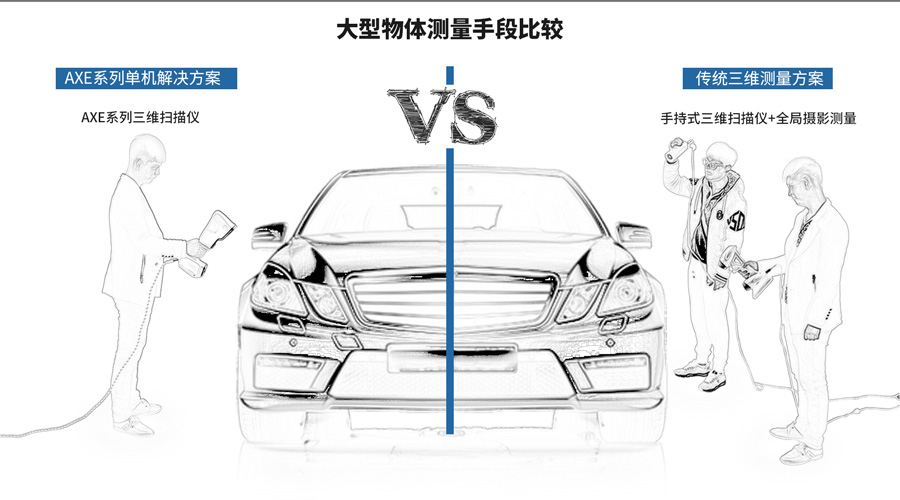

AXE三維掃描儀是思看又一款全球首創的手持式三維掃描儀。AXE系列除了具備其他手持式激光三維掃描儀的一切特性和功能，比較大的突破在于顛覆了中大型物體測量的方式。AXE無須借助任何設備，即可完成中大型物體的高精度掃描，單機體積精度遠超其他手持式三維掃描儀，雙倍的掃描面幅大大提升三維掃描速度。
型號 | AXE-G7 | |
光源形式 | 14束紅光交叉+1束紅色激光線 | |
深孔掃描 | 支持 | |
精度 | 0.020mm | |
掃描速率 | 800,000次測量/秒 | |
最大掃描面幅 | 550mm×500mm | |
攝影測量面幅 | 2500mm×3000mm | |
激光類別 | Class II（人眼安全） | |
分辨率 | 0.1mm | |
體積精度 (單獨使用掃描儀) | 0.020mm+0.035mm/m | |
體積精度 （配備1m高精度標桿） | 0.020mm+0.020mm/m | |
體積精度 （配備MSCAN全局?jǐn)z影測量系統） | 0.020mm+0.015mm/m | |
基準距 | 300mm | |
景深 | 500mm | |
攝影測量景深 | 2500mm | |
輸出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
工作溫度 | -10~40℃ | |
接口方式 | USB 3.0 | |
專利證書 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 | |
超高精度：單機體積精度0.020mm+0.035mm/m，遠超行業內其他手持式三維掃描儀，無需借助全局?jǐn)z影測量系統即可輕松掃描中大型物體。

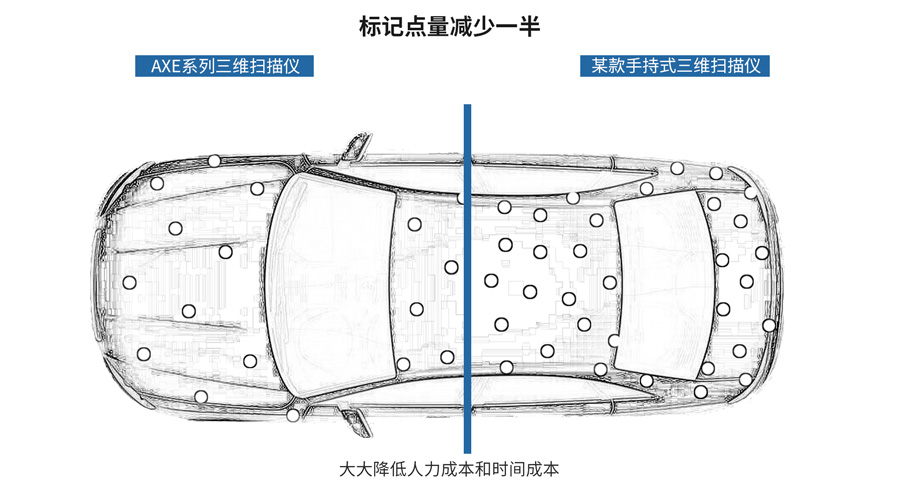

超快測量：標記點數量減半，再加上雙倍的掃描面幅和800,000次測量/秒掃描速率，大大提升掃描效率。
超大視野：掃描儀視野遠大于現有手持式三維掃描儀，掃描面幅提升2倍以上，快速高效完成物體表面三維重建。

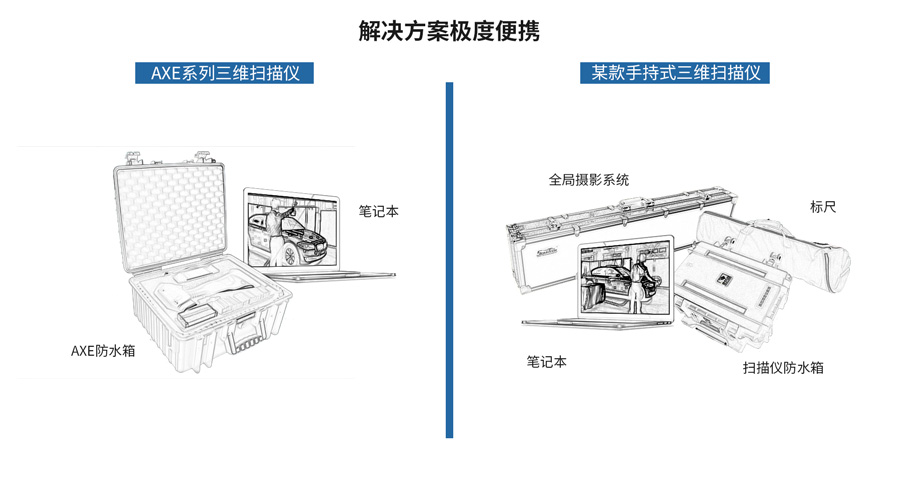

靈活操作：手持測量，靈活便攜，操作簡便，更輕松地完成物體三維測量過程；中大型物體高精度三維測量，一機解決。
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件比較以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能完美的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描領域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以?huà)呙璧乃澜牵琀SCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
CASE
思看科技全局式激光三維掃描儀AXE，方便快捷獲取汽車車身鈑金件三維數據，比對原有數據，快速獲得偏差...
大型鑄鍛件由于體積大、重量重、工藝復雜等特性，使測量工作困難重重，杭州思看科技的全局式激光三維...
