Geomagic Control是業界全面、強大和的逆向工程軟件，三維檢測軟件，三維掃描數據處理解決方案的自動化平臺。

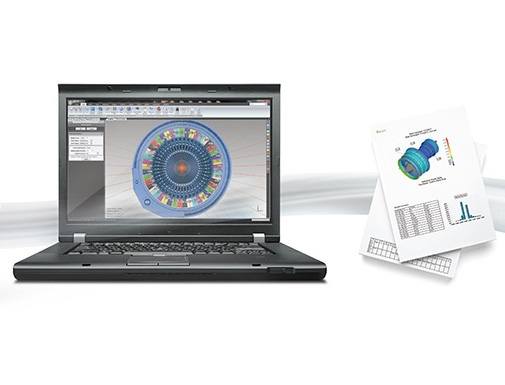

針對檢測測量和質量驗證的流程，Geomagic Control 利用一系列廣泛的計量工具，如硬測頭和非接觸式掃描獲取數據使制造商能顯著節約時間并提高精度，同時還具備輕松地對復雜任務進行自動化處理的能力。形位公 差、硬測和方位檢查功能夠加快零件的測量速度并提高其準確度，而且Geomagic Control還可以智能創建三維 PDF 報告。
Geomagic Control自動化平臺提供了對幾乎每一個過程的簡化能力，在測量和記錄方面減少了人力交互，減少測量時間并明顯增強 R&R 結果。Geomagic Control的用戶可以大量減少生產線停機時間、提高準確度并在制造過程中及以后改善零件品質。
型號 | Geomagic Control? |
支持三維掃描儀及三維數據格式 | Geomagic Control 支持 XYZ/ASCII 格式的所有三維掃描儀，并可處理有序曲面、無序曲面和體積數據。 |
三維數據格式 | 3PI – ShapeGrabber , *AC – Steinbichler , *ASC – generic ASCII , *BIN, SWL – Perceptron, *BRE – Breuckmann , *CDK, CDM, RGV, RVM, VVD – Konica Minolta, *COP – Pulsetech, *CWK – Kreon , *DBT – Digibotics, *FLS – Faro LS , *G3D, SURF – GOM,*GPD – Geomagic, *GTI – Genex, *HYM – Hymarc, *ICV – Solutionix, *MET, MTN – Metron , *NET – InSpeck , *OPD – Optimet , *OPT – Open Technologies , *PIX – Roland , *PMJ/X – 3D Digital, *SAB2 – 3D Scanners, *SCN, MGP – Laser Design, *SCN – Next Engine, *STB – Scantech, *XYZ – Opton, *XYZN – Cognitens, *ZFS – Zoller & Frohlich |
多邊形格式導入 | *3DS、*OBJ、*DXF、*PLY、*IGS、*STL、*LWO、*VRML、*NAS、*WRP |
CAD 格式導入 | *SolidWorks、*CATIA、*NX、*IGES、*STEP 203/214、*Neutral、*VDA、*Pro/ENGINEER PRT、*Parasolid .x_t* and .x_b*、*SAT |
系統最低配置 | 操作系統 *Windows 7 (32 bit and 64 bit) *Windows Vista SP1 (32 bit and 64 bit) *Windows XP SP3 (32 bit and 64 bit) 其他系統要求 *Windows .NET Framework 3.5 SP1 and .NET 4.0 *Microsoft Office 2010 顯示 *1280 x 1024 resolution or better *24-bit color/32-bit color depth recommended *Open GL 1.1 compliance CPU *Intel compatible 2 GHz or better/Dual or Quad core 2 GHz CPUs recommended 內存 *32-bit systems: 2 GB recommended minimum *64-bit systems: 8 GB recommended minimum 硬盤空間 *10 GB 或更多 |
零部件制造

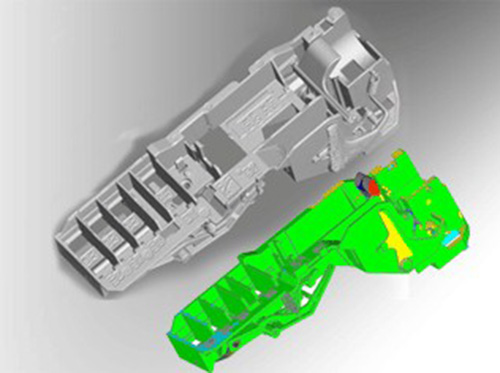

每一種類型的使用Geomagic Control軟件的零部件制造商，以驗證制造的部件的完整性、快速識別生產過程中的問題?？墒褂萌S掃描儀、三坐標測量機、硬測或CT掃描儀來快速測量、分析和生成報告。
航空航天

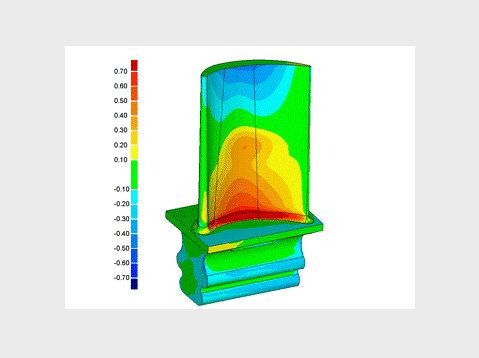

航 空航天制造商使用Geomagic Control軟件廣泛應用于先進渦輪葉片的設計，包括扭曲、平均弧線、最大厚度、導致后緣和后緣半徑。 Geomagic Control軟件的翼型分析模塊不收取額外費用，客戶將受益于軟件的速度和功能，無額外費用和其他集成要求。
模具和工具制造
模具和工具制造商通過使用Geomagic Control軟件來驗證他們創建的產品精度。人的眼睛可能無法發現細微的瑕疵，Geomagic Control軟件可以很容易地識別和顯示存在錯誤的地方，降低制造流程中的潛在風險。
醫療類制造
無論是檢查醫療植入物的精確性或測量分析磨損的部件以改進設計，Geomagic 軟件在提高產品質量方面起到了重要的作用，尤其在定制化醫療器材方面。在醫療CT掃描方面的最新進展使檢查手術進展情況并補救成為可行 – 如矯正手術 – 快捷、減少痛苦。
功能介紹
Geomagic Control的核心功能
*通過三維掃描儀、數字化儀和硬測設備采集點和多邊形數據。
*內置CAD導入接口CATIA，UG，SolidWorks和Creo Elements（前身為Pro/ ENGINEER）并全面支持行業通用格式。

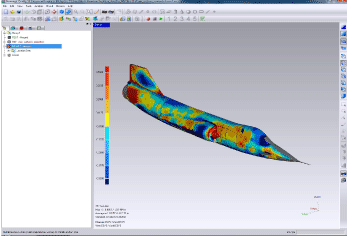

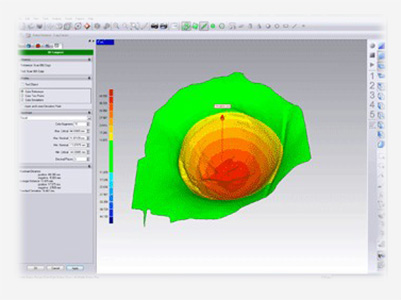

*將實物件與CAD模型或數次掃描均值比對。

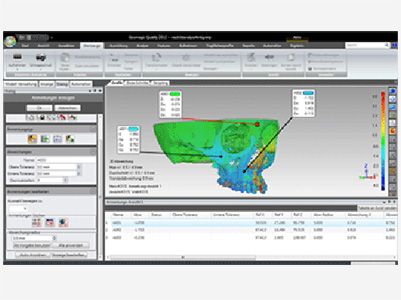

*綜合注釋、尺寸標注、GD＆T以及測量分析，須狀圖與現有數據的比對。
*輸出詳細檢測報告，多視圖數字檢測數據，注釋和結論。
*內含翼型分析
*分析復雜的機翼幾何形狀
*運行二維扭曲分析
*分析復雜內部幾何形狀
Geomagic Control的其他功能
*全面、自動化地工具組允許快速創建標準格式的報告
*自動檢測和檢查幾何特征，如球體、平面、圓錐體、圓柱體、槽、孔和點
*通過智能的QuickProbe功能快速創建特征
*帶或不帶CAD模型均可測量
*評估GD＆T標注，并添加用戶自定義注釋
*強大的腳本擴展環境，定制和自動化地深層訪問軟件相關命令
* 全面支持硬測頭工作流程，包括允許任何幾何形狀與CAD模型快速對齊。使用實時偏差功能針對最大允許誤差的快速查看、單點圓和最少最多點的特征類型、快速 迭代的對齊方式、基于CAD定義智能化創建硬測特征，使用硬測捕捉和平面截面創建曲面；測量數據庫支持對單一特征的快速測量。
*廣泛支持、技術援助、培訓和免費試用的Geomagic產品
APPLICABLE INDUSTRY
HSCAN系統三維掃描儀在汽車行業有如下應用： 1.汽車設計及造型 油泥模型制作階段：準確獲取小比例油泥模型的數據，如曲面，膠帶切割線等，讓設計人員能夠快速構建高質量的3D模型，為銑削機制作出高準確度的1：1全尺寸模型提供良好的數據基礎，大幅減少模型制作的時間。 2.汽車質量控制及供應商品質檢測 對汽車重要零部件的加工質量進行檢測，實現質量控制。同時，也可以對合格供應商所提供的商品加工質量進行檢測把關。 3.汽車制作與改裝 對首批制作完成的部件進行檢測，并對照設計圖進行檢測或與CAD文件最以確保各部件的精確制造或正確地找出潛在缺陷的原因。 在于汽車改裝尤其是一些定制化改裝，所設計的改裝部件必須能與原廠零件通用更換，通過三維掃描獲取原廠部件的三維數據，可以確保改裝部件能的替換原有部件。 4.汽車零配件供應 對于諸多汽車零配件廠家，常常無法及時得到常用零部件的三維數據。利用HSCN三維掃描儀可以方便獲取復雜造型的零配件的三維數據，從而迅速提供市場上所需的暢銷車型的零配件。 5.車輛測試分析 利用HSCAN系列三維掃描儀能夠方便地對車輛測試的結果（如疲勞測試、撞擊測試等）進行分析，得到詳細的位移，形變等分析報告，提出針對性的改進意見，從而有效提高汽車設計質量。 6.汽車配件 HSCAN掃描儀還被廣泛應用于汽車配件的生產和制造，比如汽車保險桿、儀表盤、腳墊和汽車座椅等。 7. 汽車整車掃描 Hscan 掃描儀在整車掃描優先域能發揮重要作用。
用于飛機船舶整體測量以及重要零部件的設計和檢測，還可用于應力分析和裝配設計等。
HSCAN掃描儀被應用在水電葉片和比例模型的三維建模上，為產品生產和制造的質量控制提供幫助。同時，HSCAN掃描儀還被應用在發電設備的修復和壽命評估上。
工程機械及零件造型復雜，精度要求高，掃描過程中存在很多難以掃描的死角，HSCAN掃描儀操作靈活，在掃描復雜工件時優勢尤其明顯。
我國作為制造大國，近年來模具行業的技術一直在飛速發展，模具的精密度越來越高、模具造型越來越復雜、模具尺寸越來越大，這些都需要配套的技術和裝備不斷提高。HSCAN掃描儀可以廣泛應用在逆向造型、模具設計、模具檢驗和模具修復等各個環節。
HSCAN掃描儀可以用于產品、模具和檢具的檢驗，為產品質量提升提供檢驗標準。同時，HSCAN掃描儀在掃描大型工件時優勢尤其明顯。
HSCAN掃描儀工作時對環境和光照等無特殊要求，對于在露天甚至太陽直射的情況下，也可以正常工作。上述特性可以保證HSCAN掃描儀可以幾乎無限制的被應用在文物古跡例如精美石雕磚雕牌坊等三維建模上。 HSCAN掃描儀還可以應用在木雕、石雕等雕刻行業，尤其是造型復雜的立體雕刻。掃描儀獲取的三維數據可以直接輸入到雕刻機，實現從建模到雕刻生產的快速應用。
HSCAN掃描儀可以在項目研究、學科建設、學生技能培訓和專業實驗室建設等各個方面發揮作用。
